 ▶ Ball Transfer Unit : ARU Series


The above T-model, using single acting cylinders, lowers with the weight of the die placed on the ball tops.

T-slot Model

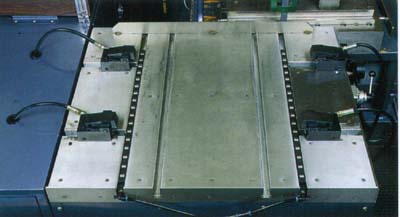

Example:

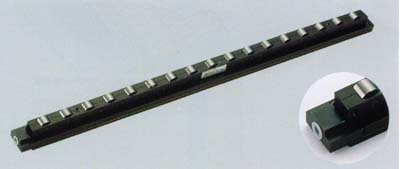

.Air 부상 식 T 홈에 간단하게 설치．롤러 타입T구 삽입 형
 롤러를 내장한 유니트 에어 작동으로 상승·하강하는 타입입니다．
롤러의 회전 방향에의 시동 마찰 저항(μ)이 작고，
라인(line)의 방향 전환이나 직각 이재로의 사용에 최적입니다．

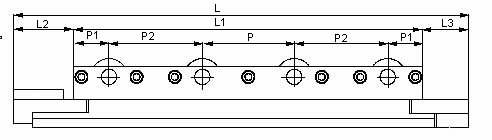

Model Dimensions (mm) weight
(kg)

Relationship between
air pressure and load capacity (kgf)

D D1 D2 H H1 H2 H3 H4 H5 L L1 L2 L3 P P1 P2 R

Applied air pressure MPa(kgf/cm²)

0.40
(4.1)		 0.50
(5.1)		 0.60
(6.1)

ARU-1832-325

32 18 12 33 36 13.5 16 3.5 10.5 325 295 17 13 6xP32=192 19.5 32 17 1.5 1.18
(120.3)		 1.57
(160.1)		 1.96
(199.9)

ARU-1832-580

580 551 16.5 12.5 14xP32=448 2.7 2.36
(240.7)		 3.14
(320.2)		 3.92
(399.7)

ARU-2444-300

44 24 13 45 48 18 22 5 13.7 297.5 228 39.5 30 1xP60=60 23 61 24 2.4 1.47
(149.9)		 1.96
(199.9)		 2.45
(249.8)

ARU-2444-540

537.5 468 5xP60=300 4.5 2.94
(299.8)		 3.92
(399.8)		 4.91
(500.1)
