 ▶ Ball Transfer Unit : AFU-1625 Series


The above T-model, using single acting cylinders, lowers with the weight of the die placed on the ball tops.

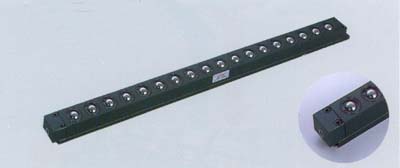

T slot Model

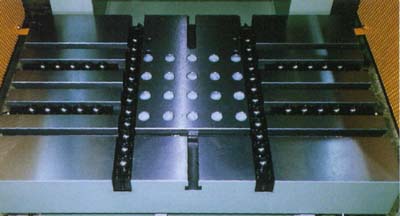

Example:

이미 설치된 T 홈을 활용．간단 설치로 큰 효과 T구 삽입 형
각 홈 가공을 할 필요없이 ，이미 설치된 T 홈에 삽입하고 사용할 수
있습니다．lifter 기능이 없는 기계에의 부록도 용이합니다

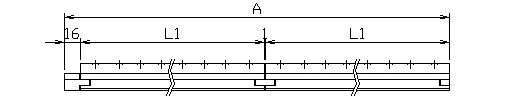

  Connection diagram


      Connection examples

        Example1: (connection of 2 FREEBEAR Units)
        A(dimension) = 16 + L1 + 2 + L1
        Example2:(connection of 3 FREEBEAR Units)
        A(dimension) = 16 + L1 +2 + L1 + 2 + L1
        Example3:(connection of 4 FREEBEAR Units)
        A(dimension) = 16 + L1 +2 + L1 + 2 + L1 + 2 + L1

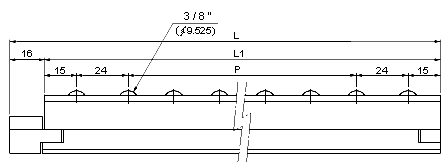

Model Dimensions (mm) weight
(kg)

Relationship between air pressure and load capacity (kgf)

L L1 P

Applied air pressure MPa(kgf/cm²)

0.40(4.1) 0.50(5.1) 0.60(6.1)

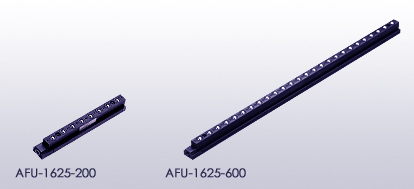

AFU-1625-200

200 184 5xP21.2=106 0.8 0.47(47.9) 0.59(60.2) 0.71(72.4)

AFU-1625-600

600 584 23xP22=506 2.2 1.65(170.3) 2.06(210.1) 2.47(251.9)
