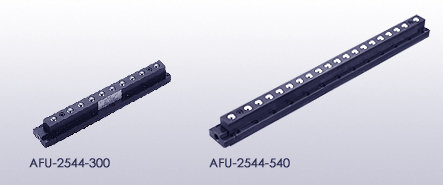

 ▶ Ball Transfer Unit : AFU-2544 Series


The above T-model, using single acting cylinders, lowers with the weight of the die placed on the ball tops.

T slot Model

Example:

이미 설치된 T 홈을 활용．간단 설치로 큰 효과 T구 삽입 형
각 홈 가공을 할 필요없이 ，이미 설치된 T 홈에 삽입하고 사용할 수
있습니다．lifter 기능이 없는 기계에의 부록도 용이합니다






      Connection examples

        Example1: (connection of 2 FREEBEAR Units)
        A(dimension) = 16 + L1 + 2 + L1
        Example2:(connection of 3 FREEBEAR Units)
        A(dimension) = 16 + L1 +2 + L1 + 2 + L1
        Example3:(connection of 4 FREEBEAR Units)
        A(dimension) = 16 + L1 +2 + L1 + 2 + L1 + 2 + L1

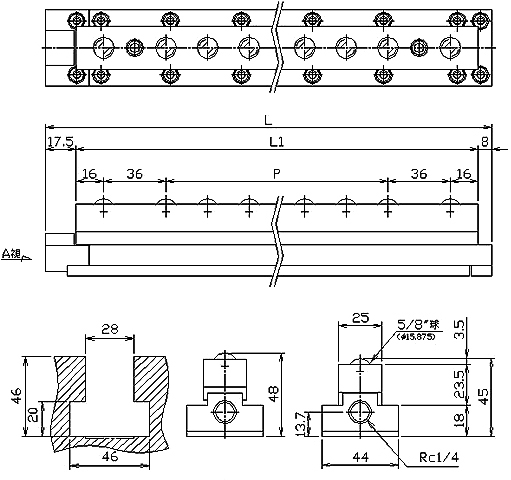

Model Dimensions (mm) weight
(kg)

공기압과 부하능력과의 관계 (kgf)
L L1 P

사용공기압 MPa(kgf/cm²)
0.40(4.1) 0.50(5.1) 0.60(6.1)

AFU-2544-300

297.5 272 7xP24=168 2.6

1.47(149.9)

 1.96(199.9) 2.45(249.8)

AFU-2544-540

537.5 512 17xP24=408 4.8 2.94(299.8) 3.92(399.8) 4.91(500.1)

AFU-2544-680

 681.5 656 23xP24=552 6.0 3.68(375.3) 4.90(499.7) 6.13(625.1)
