▶ 풀림방지 베어링 너트 ( Hard Lock Nuts)

     풀림방지너트 HL과 HLB시리즈는 한국,대만,호주,일본뿐 아니라 전세계에 그 확실한 해결책으로 명성을
     얻고 있습니다. 그 디자인의 기초는 쐐기의 원리에 의한 것입니다. 또한 미항공 우주 규격인 NAS3350,3354
     진동 충격 테스트에 니금까지 개발된 타 로크너트에 비해 그 우수함이 입증되었습니다.

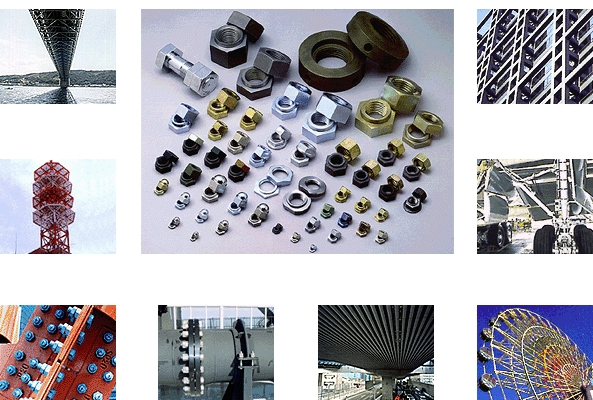

     현재 이 테스트 결과에서 입증된 대로 철도, 교량, 고층빌딩, 타워크레인, 풀력, 원자력, 수력발전소등
     각종 기계분야에서 최고의 안정성과 확실한 풀림장지 효과와 더불어 모든 사용자에게 본제품을 쉽게
     장착할 수 있고, 수십번 재 사용할 수 있고, 검사비용과 유지보수 비용을 줄여 비용절감 효과를 가져올 수 있습니다.

HL TYPE

Type	S		H (下너트)		H1 (上너트）		B		C approx	전체높이		h	재질공통
Type	dia	pitch	mm	공차	mm	공차	mm	공차	C approx	mm	공차	approx	조임토르크 (단위-N.ｍ）
1HL06C	M6	1	5	0 -0.48	5	0 -0.48	10	0 -0.6	11.5	8.3	±0.6	3.3	4~5
1HL08C	M8	1.25	6.5	0 -0.58	6.5	0 -0.58	13	0 -0.6	15	11	±0.8	4.5	9~13
1HL10C	M10	1.5	8	〃	8	〃	17	〃	19.6	13.5	〃	5.5	18~24
1HL12C	M12	1.75	10	〃	10	〃	19	0 -0.8	21.9	17	〃	7	27~39
1HL14C	M14	2	11	0 -0.7	11	0 -0.7	22	〃	25.4	18.5	±1.2	7.5	40~58
1HL16C	M16	2	13	〃	13	〃	24	〃	27..7	22.5	〃	9.5	70~100
1HL18C	M18	2.5	15	〃	15	〃	27	〃	31.2	25.5	〃	10.5	100~150
1HL20C	M20	2.5	16	〃	16	〃	30	〃	34.6	27.5	〃	11.5	120~200
1HL22C	M22	2.5	18	〃	18	〃	32	0 -1	37	31.5	〃	13.5	150~250
1HL24C	M24	3	19	0 -0.84	19	0 -0.84	36	〃	41.6	33	±1.8	14	160~300
1HL27C	M27	3	22	〃	22	〃	41	〃	47.3	38	〃	16	250~390
1HL30C	M30	3.5	24	〃	24	〃	46	〃	53.1	42	〃	18	270~440
1HL33C	M33	3.5	26	〃	26	〃	50	〃	57.7	46	〃	20	290~490
1HL36C	M36	4	29	〃	29	〃	55	0 -1.2	63.5	50	〃	21	340~590
1HL39C	M39	4	31	0 -1	31	0 -1	60	〃	69.3	54	±2.2	23	390~640
1HL42C	M42	4.5	34	〃	34	〃	65	〃	75	59	〃	25	440~690
1HL45C	M45	4.5	36	〃	36	〃	70	〃	80.8	63	〃	27	490~740
1HL48C	M48	5	38	〃	38	〃	75	〃	86.5	67	〃	29	540~780
1HL52C	M52	5	42	〃	42	〃	80	〃	92.4	75	〃	33	590~830
1HL56C	M56	5.5	45	〃	45	〃	85	0 -1.4	98.1	79	〃	34	640~880
1HL64C	M64	6	51	0 -1.2	51	0 -1.2	95	〃	110	89	±2.5	38	690~930
조임토르크값은 중간사이즈와 초박형사이즈둘다 재질에 관계없이 공통입니다.

HLB TYPE

    재      질: HLB ---- SS400상당
                  HLBC ---S45C조절
                  HLBS ---SUS304
    표면처리: 인산염피막

그림1 :윗 너트를 조이면 자동적으로 P1 화살표 방향으로 응력이 가해집니다.
조이는 양과 비례해서 수평 응력의 증가는 그림2와 같이 아래 너트와 밀착할 때까지 계속됩니다. 쐐기 작용으로 인한 완전한 잠금 효과가 있습니다.

그림2 : 조인 후의 내부 응력의 분포는 P1+P2+P3의 합성 응력으로 내재하기 때문에 외부로부터의 충격을 견딜 수 있습니다.

Type	호칭번호	d×pitch	1. 제1너트 (아래너트)				2.제2너트 (윗 너트)				제1제2 공통		세트높이	단면의 직각도 (max)	1세트당 중량(g）
Type	호칭번호	d×pitch	D1	B1	e1	b	D1	D2	B	e	S	T	Min Max	단면의 직각도 (max)	1세트당 중량(g）
HLB (SS400) HLBC (S45C) HLBS (SUS304)	HLB-01	M12×1.0	22	6	2.5	3.5	22	17	6	2.7	3	2	9.5～10.5	0.05	17
	HLB-02	M15×1.0	25	7	2.5	4.5	25	21	7	2.7	4	2	11.5～12.5	〃	23
	HLB-03	M17×1.0	28	7	2.5	4.5	28	24	7	2.7	4	2	11.5～12.5	〃	29
	HLB-04	M20×1.0	32	8	2.5	5.5	32	26	8	2.7	4	2	13.5～14.5	〃	43
	HLB-05	M25×1.5	38	10	4	6	38	32	10	4.2	5	2	16～17.5	〃	72
	HLB-06	M30×1.5	45	10	4	6	45	38	10	4.2	5	2	16～17.5	〃	103
	HLB-07	M35×1.5	52	11	4	7	52	44	11	4.2	5	2	18～19.5	〃	150
	HLB-08	M40×1.5	58	9	4	5	58	50	12	4.2	6	2.5	17～18.5	〃	170
	HLB-09	M45×1.5	65	10	4	6	65	56	13	4.2	6	2.5	19～20.5	〃	240
	HLB-10	M50×1.5	70	11	4	7	70	61	14	4.2	6	2.5	21～22.5	〃	285

HLB 취부순서

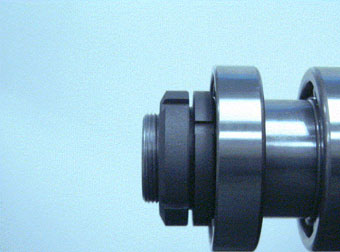

먼저 설치할 축위치에 사진처럼 아래너트(볼록너트)를 축에 체결하십시요	스패너로 아래너트를 축에 단단히 체결합니다.	다음에 윗너트(오목한것)를 체결하십시요	윗너트는 손으로돌려질때까지죈후 스패너로 1회전 죄십시요
HLB의 풀림고정 효과에 대해서는 위의 사진과 같이 윗너트와 아래너트가 밀착하는 경우와 그렇지 않은 경우가 생깁니다. 어느쪽도 풀림고정에 필요이상의 Lock 에너지가 내재되어 있으므로 밀착, 비밀착에 대해서는 걱정할 필요가 없습니다.

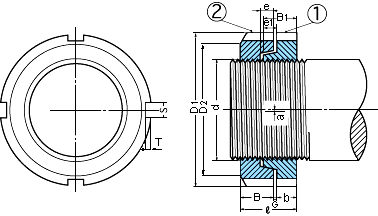

HLB Hard Lock Nuts의 구조와 작용

아래너트1를 조인후 윗너트 2를 손으로 잠급니다.
이때 틈새 G가 생깁니다만 이것은 풀림고정 작용을
발휘하기 위한 조임대입니다.

※ 설치시 위그림의 역세팅 즉 윗너트1를 잠궈놓고
다음에 아래너트 2를 잠궈도 고정쇠의 작용효과는
아주 똑 같습니다.

윗너트1를 걸쳐서 스패너등으로 잠그면 토르크가 발생하여
풀림정지 효과가 손에 전해옵니다.
필요에 따라 토르크값으로 셑팅해주십시요
이때 윗너트2는 밀착,비밀착 어느쪽이라도
풀림고정 효과는 내재되어 있으므로 안심하십시요.

HLB 타입은 아래너트와 윗너의 한쌍입니다.
윗너트의 조이는 힘에따라 풀림정지 효과가 어떠한
지진이나 충격에도 대응합니다.
