 ▶ 로크너트 ( Adjustable Lock Nuts)


사양

  • 재질:SM 45C
  • 경도:HrC 22-25
  • 나사정도:KS 2급
  • 표면처리:인산염 피막

용도

  • Bearing,Ball screw Support B/r,Gear,Pulley
  • 장력,예압의 조정
  • 진동에 강하고 정도조정 가능하며 강력체결가능



장력 및 예압조정이 가능하며 진동에 강하고 정도 조정이 가능하여 축에 대해 올바른 각도로 정확하게 조립할 수 있다. 키 워셔나 축의 키홈가공이 필요없다.

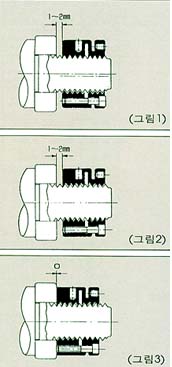

조립요령

1.축의 나사부분을 깨끗이 한 다음Bolt가 풀린 상태의
Nut를 상대단면과 1~2mm 간격까지 조립한다.(그림1)

2.Bolt를 대각선 순서로 균등하게 조여 축과 Nut의
유격을 없앤다.이로써 Nut와 축의 중심선이
일치하게 된다.(그림2)

3.실제 필요한 축력의 3~5배의 축력으로 가조립한다.
이작업은 Nut의 초기적응에 대단히 중요한 과정이다.

4.조립된 Nut를 일단 풀어 적정한 축력으로
최종조립한다.(그림3)

5.4개 혹은 6개의 Bolt를 대각선 순서로 균등하게
규정치의 Torque로 조여 Nut를 완전히 축의 나사와
Locking 시킨다.균등한 Nut와 집적오차가
남아 있으므로 각 Bolt의 Torque를 가감하면된다.

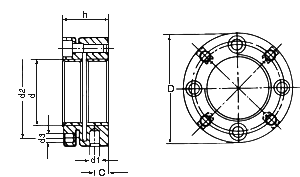

호칭번호 기본치수
Holes

Tight bolt

Release
Torque
(kgf-cm)

Allowable
Axial Load
(kgf-cm)

D d1 d2 d3 h c

Thread
&Length

Bolts

Torque
(kgf-m)

KAN16X1.5

34

4

24.5

4.3

18

5

4

M4×12

4

0.29

340

22

KAN18X1.5

36

4

26.5

4.3

18

5

4

M4×12

4

0.29

370

24

KAN20X1.5

40

4

30.5

4.3

18

5

4

M4×12

4

0.29

400

27

KAN22X1.5

40

4

30.5

4.3

18

5

4

M4×12

4

0.29

420

30

KAN24X1.5

42

4

32.5

4.3

18

5

4

M4×12

4

0.29

440

33

KAN25X1.5

45

5

36.5

4.3

20

6.5

4

M4×12

4

0.29

450

45

KAN28X1.5

46

5

38.5

4.3

20

6.5

4

M4×12

4

0.29

480

50

KAN30X1.5

48

5

40.5

4.3

20

6.5

4

M4×12

4

0.29

500

55

KAN32X1.5

50

5

42.5

4.3

22

7

4

M4×16

4

0.29

520

61

KAN35X1.5

53

5

45.5

4.3

22

7

4

M4×16

4

0.29

550

62

KAN38X1.5

58

5

48.5

4.3

22

7

4

M4×16

4

0.29

580

72

KAN40X1.5

58

5

50.5

4.3

22

7

4

M4×16

4

0.29

600

63

KAN42X1.5

60

5

52.5

4.3

22

7

4

M4×16

4

0.29

620

63

KAN45X1.5

68

6

58

4.3

25

6.5

6

M4×16

6

0.29

1070

80

KAN48X1.5

68

6

59.5

4.3

25

9

6

M4×18

6

0.29

1180

90

KAN50X1.5

70

6

61.5

4.3

25

9

6

M4×18

6

0.29

1250

90

KAN52X1.5

72

6

63.5

4.3

25

9

6

M4×18

6

0.29

1300

90

KAN55X1.5

75

6

66.5

4.3

26

9

6

M4×18

6

0.29

1410

90

KAN58X1.5

82

6

72.5

5.3

26

9

6

M5×18

6

0.6

2100

158

KAN60X1.5

84

6

74.5

5.3

28

9

6

M5×18

6

0.6

2200

159

KAN62X1.5

86

6

76.5

5.3

28

10.5

6

M5×20

6

0.6

2310

180

KAN65X1.5

88

6

78.5

5.3

28

10.5

6

M5×20

6

0.6

2470

170

KAN68X1.5

95

8

83

5.3

28

9.5

6

M5×20

6

0.6

2620

215

KAN70X1.5

95

8

85

5.3

28

9.5

6

M5×20

6

0.6

2730

200

KAN72X1.5

98

8

86

6.4

28

8.5

6

M6×20

6

1.0

3640

158

KAN75X1.5

100

8

88

6.4

32

8.5

6

M6×20

6

1.0

2750

200

KAN80X2.0

110

8

95

6.4

32

11

6

M6×22

6

1.0

2900

169

KAN85X2.0

115

8

100

6.4

32

11

6

M6×22

6

1.0

4000

167

KAN90X2.0

120

8

108

6.4

32

11

6

M6×22

6

1.0

4200

255

KAN95X2.0

125

8

113

6.4

32

11

6

M6×22

6

1.0

4350

262

KAN100X2.0

130

8

118

6.4

32

11

6

M6×22

6

1.0

4500

268

KAN105X2.0

135

8

123

6.4

32

11

6

M6×22

6

1.0

4650

270

KAN110X2.0

140

8

128

6.4

36

11

6

M6×22

6

1.0

4800

280

KAN115X2.0

145 8

133

6.4 36 13 6

M6×25

6 1.0 4950 325

KAN120X2.0

155

8

140

6.4

36

13

6

M6×25

6

1.0

5100

403

KAN125X2.0

160

10

148

6.4

36

13

6

M6×25

6

1.0

5250

410

KAN130X3.0

165

10

153

6.4

36

13

8

M6×25

8

1.0

5450

400

KAN140X3.0

180

10

165

6.4

36

12

8

M6×25

8

1.0

5700

472

KAN150X3.0

190

10

175

6.4

40

12

8

M6×25

8

1.0

6000

485

KAN160X3.0

205

10

185

8.4

40

14

8

M8×30

8

2.5

3600

550

KAN170X3.0

215

10

195

8.4

40

14

8

M8×30

8

2.5

3350

555

KAN180X3.0

230

10

210

8.4

40

14

8

M8×30

8

2.5

7000

640

KAN190X3.0

240

10

224

8.4

40

14

8

M8×30

8

2.5

7300

650

KAN200X3.0

245

10

229

8.4

40

14

8

M8×30

8

2.5

7600

570
