▲Thrust Washer
조립부싱 내 경
부품번호
내 경
외 경
두 께
Dowel 직 경
Dowel HOLE직경
하우징 함몰깊이
6
W06
8
+0.25 0
16
0 -0.25
1.5
-0.03 0.08
1.300 1.100
12
+0.12 -
1.20 0.95
W08
10
〃
18
14
W10
24
1.875 1.625
W12
26
2.375 2.125
20
W14
30
23
W16
32
25
W18
36
3.375 3.125
28
W20
22
38
W22
42
33
W24
44
35
W25
48
4.375 4.125
W30
54
43
W35
62
50
40
W40
66
45
W45
74
2.0
61
1.70 1.45
W50
52
78
65
60
W60
90
76

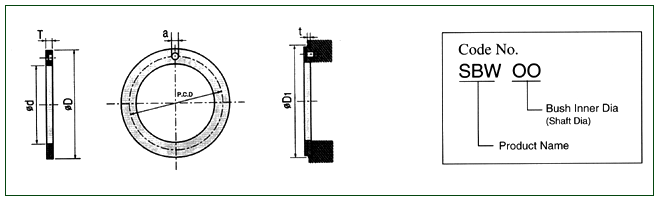

■ w - 스러스트 와샤 (mm단위) 06 - 조립부싱의 내경 6mm

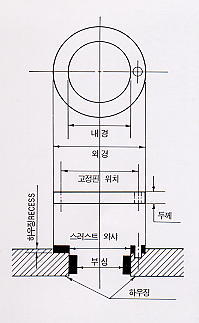

■스러스트 와샤 사용시 주의할 점 -고정판에 의한 지지의 경우 하우징의 함몰부에 조립 고정시킨다.함몰부의 직경은 스러스트 와샤의 외경보다 0.05~ 0.15mm 크게 해야하며 고정핀의 머리부분은 스러스트 와샤의 표면보다 0.3~0.5mm정도 낮게 하여야 한다.
-접착제에 의한 지지의 경우 고정핀이나 나사못을 사용하지 않고 접착제로서 스러슽 와샤를 고정시킬 경우에는 접착제의 사용한계 온도와 작동조건을 고려하여 선택하여야 한다.
