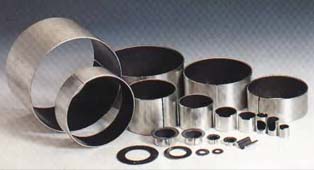

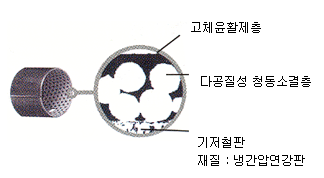

DU DRY 베어링은 윤활성과 내마모성이 뛰어난 테프론과 납혼합물을 고체윤활제로 사용한 복층 구조의 무급유 베어링입니다.
세계적으로 널리
알려진 대표적 건식윤활 베어링으로써 소형, 경량화 및 완전 무급유 사용이 최대의 장점입니다.
- 마찰계수가 낮아 완전 무급유 베어링임
- 고하중과 내충격하중에 잘 견딤
- 내마모성이 탁월하여 수명이 길다.
-
- 고하중, 저속의 회전, 왕복, 각도요동운동, 단속적 운동 등에 이상적입니다
- 무급유에 의하여 노력을 줄이려는 부분
- 소음을 방지하고 작동을 부드럽게 하고 싶은 곳
- 이물질 유입에 비교적 강합니다
- 공차가 정밀하지 못하거나 사용조건이 거친 부분에도 사용할 수 있습니다
|
▲특성(CHARACTERISTICS)
|
Allowable temp, range)
|
-200℃∼ +280℃
|
|
Compressive strength
|
3,000kg/㎠ or more
|
|
Thermal expansion coefficient
|
Vertical to bearing surface 11 × 106/℃
Parallel to beaning surface 30 × 10 6/℃
|
|
Friction coefficient
|
0.04∼0.08
|
|
Thermal conductivity
|
0.1 cal/sec.cm.℃
|
▲Relation between PV value & operating
life
|
Operation System
|
Bushing Rotation
|
Rocking motions
shaft revolutions
|
Thrust washer
|
|
Life span
|
1,200,000xf
PV |
600,000×f
PV |
450,000×f
PV |
Life span is based on the wear limited to 0.04m
▲Operating condition coefficient
|
Lubrication
Condition
|
Housing
Material
|
Bearing Ambient Temp. ℃
|
|
25
|
50
|
100
|
150
|
200
|
280
|
|
Non
-Lubrication
|
Alumimun
|
1.2
|
1.1
|
0.7
|
0.5
|
0.2
|
0.1
|
|
Iron
|
1
|
0.8
|
0.6
|
0.4
|
0.2
|
0.1
|
|
Oil or water Lubrication
|
-
|
2
|
1.5
|
1.0
|
0.6
|
-
|
-
|
▲ 베어링 적용분야
| 운 반 기 계 |
자 동 차 : 현가장치, 스티어링, 제동장치, 트랜스, 미션, 클러치, 기타
철도 차량 : 추력 업소버, 자동문, 기타
조 선 : 조항장치 링크, 해치커버,
폴리, 기타
항공 산업 : 제어장치, 링크, 완충장치, 구동장치, 밸브, 윈치, 기타
기 타 : 컨베어, 자동차 조립설비,
도장라인, 스키리프트, 윈치, 다층 주차설비 무대장치 등
|
| 전기, 전자기기 |
기록장치(피더 구동시스템, 복사기, 컴퓨터 MT유니트, VCR, 캡스턴베어링, 영사기
줌렌즈 구동부, 위성 안테나, 유량계, 자동정렬기, 솔레노이드, 스위치 회전형, 건조기
세탁프레스, 도어용 캐스터, 전기교반기, 세탁기, 권선기, 리미트스위치
|
| 유수압 기기 |
로타리액츄에이터, 기어 펌프, 유압실린더, 루카스, 유압펌프(밸브기구), 급탕펌프,
질소펌프, 가스메터, 기타
|
| 인쇄, 식품기계 |
옵셋인쇄기, 그라비어인쇄기, 주소인쇄기, 승차권 자동발매기, 제책기, 바인더, 병입기,
병세척기, 자동백 베도기, 자동착유기, 담재기계, 육절기, 탈피기, 교반기, 발효기
|
| 섬 유 기 계 |
연사기, 보빈, 니트기, 제트륨, 시트롤러, 와인더기, 싸이징기, 직조기, 기타
|
|
