기본번호

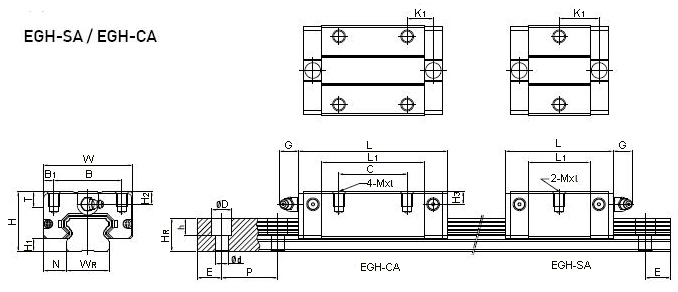

외형치수

블  럭  치  수 (mm)

H

H1

N

W

 B

B1

C

L1

L

G

M×l

K1

T

H2

H3

EGH15SA

24

4.5

9.5

34

26

4

-

23.1

40.7

5.7

M4x6

14.8

6

5.5

6

EGH15CA

24

4.5

9.5

34

26

4

26

39.8

57.4

5.7

M4x6

10.15

6

5.5

6

EGH20SA

28

6

11

42

32

5

-

29

50.6

12

M5x7

18.75

7.5

6

6

EGH20CA

28

6

11

42

32

5

32

48.1

69.7

12

M5x7

12.3

7.5

6

6

EGH25SA

33

7

12.5

48

35

6.5

-

35.5

61.1

12

M6x9

21.9

8

8

8

EGH25CA

33

7

12.5

48

35

6.5

35

59

84.6

12

M6x9

16.15

8

8

8

EGH30SA

42

10

16

60

40

10

-

41.5

71.5

12

M8x12

26.75

9

8

9

EGH30CA

42

10

16

60

40

10

40

70.1

100.1

12

M8x12

21.05

9

8

9

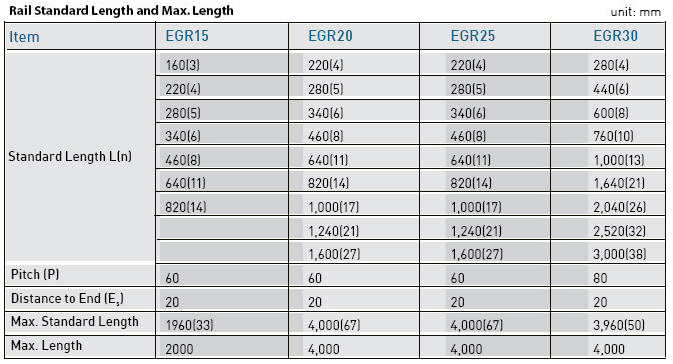

레일치수

레일체결
볼트
(mm)

기본 정격 하중

중량

기본번호

WR

HR

D

h

d

P

E

동정격
C(kN)

정정격
C0(kN)

정모먼트(kN.m)

베어링
(kgf)

레일
(kgf/m)

MR

MP

MY

15

12.5

6

4.5

3.5

60

20

M3x16

5.35

9.40

0.08

0.04

0.04

0.09

1.25

EGH15SA

7.5

5.3

4.5

M4x16

15

12.5

6

4.5

3.5

60

20

M3x16

7.83

16.19

0.13

0.10

0.10

0.15

1.25

EGH15CA

7.5

5.3

4.5

M4x16

20

15.5

9.5

8.5

6

60

20

M5x16

7.23

12.74

0.13

0.06

0.06

0.15

2.08

EGH20SA

20

15.5

9.5

8.5

6

60

20

M5x16

10.31

21.13

0.22

0.16

0.16

0.24

2.08

EGH20CA

23

18

11

9

7

60

20

M6x20

11.40

19.50

0.23

0.12

0.12

0.25

2.67

EGH25SA

23

18

11

9

7

60

20

M6x20

16.27

32.40

0.38

0.32

0.32

0.41

2.67

EGH25CA

28

23

11

9

7

80

20

M6x25

16.42

28.10

0.40

0.21

0.21

0.45

4.35

EGH30SA

28

23

11

9

7

80

20

M6x25

23.70

47.46

0.68

0.55

0.55

0.76

4.35

EGH30CA
