| ▶볼나사
BNK0601-3 형 |
|
|
| 볼 나사 제원 |
| 리드 (mm) |
1 |
| BCD (mm) |
6.2 |
| 곡경 (mm) |
5.3 |
| 나사방향, 조수 |
우, 1 |
| 회로수 |
1권 ×3열 |
| 클리어런스 기호 |
G0 |
GT |
G2 |
| 축방향 클리어런스 (mm) |
0 |
0.005이하 |
0.02이하 |
| 기본동정격하중 Ca(kN) |
0.54 |
| 기본정정격하중 C0a(kN) |
0.94 |
| 예압토오크 (N·m) |
∼1.3×10-2 |
- |
| 스페이서 볼 |
없음 |
|
|
|
|
|
|
|

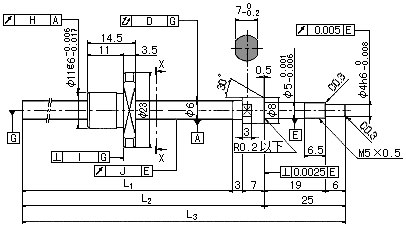

| 볼 나사형번 |
스트로크 |
나사축길이 |
나사축
축심의 흔들림
D |
너트
외경의 흔들림
H |
플랜지
직각도
I |
나사홈면
의 흔들림
J |
리드 정도 |
| L1 |
L2 |
L3 |
누적 대표
리드 오차 |
변동 |
| BNK 0601-3G0 + 100LC3Y |
40 |
65 |
75 |
100 |
0.015 |
0.009 |
0.008 |
0.008 |
±0.008 |
0.008 |
| BNK 0601-3G0 + 100LC5Y |
0.025 |
0.012 |
0.010 |
0.010 |
±0.018 |
0.018 |
| BNK 0601-3G2 + 100LC7Y |
0.035 |
0.020 |
0.014 |
0.014 |
누적 리드 오차:±0.05/300 |
| BNK 0601-3G0 + 130LC3Y |
70 |
95 |
105 |
130 |
0.020 |
0.009 |
0.008 |
0.008 |
±0.008 |
0.008 |
| BNK 0601-3G0 + 130LC5Y |
0.035 |
0.012 |
0.010 |
0.010 |
±0.018 |
0.018 |
| BNK 0601-3G2 + 130LC7Y |
0.050 |
0.020 |
0.014 |
0.014 |
누적 리드 오차:±0.05/300 |
| BNK 0601-3G0 + 160LC3Y |
100 |
125 |
135 |
160 |
0.025 |
0.009 |
0.008 |
0.008 |
±0.010 |
0.008 |
| BNK 0601-3G0 + 160LC5Y |
0.035 |
0.012 |
0.010 |
0.010 |
±0.020 |
0.018 |
| BNK 0601-3G2 + 160LC7Y |
0.050 |
0.020 |
0.014 |
0.014 |
누적 리드 오차:±0.05/300 | |
|
|
