| ▶볼나사

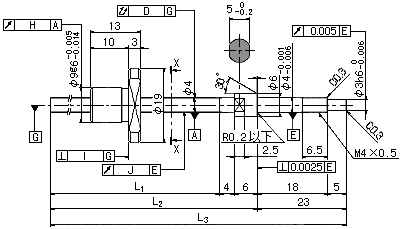

BNK0401-3 형 |
|
|
| 볼 나사 제원 |
| 리드 (mm) |
1 |
| BCD (mm) |
4.15 |
| 곡경 (mm) |
3.4 |
| 나사방향, 조수 |
우, 1 |
| 회로수 |
1권 ×3열 |
| 클리어런스 기호 |
G0 |
GT |
G2 |
| 축방향 클리어런스 (mm) |
0 |
0.005이하 |
0.02이하 |
| 기본동정격하중 Ca(kN) |
0.29 |
| 기본정정격하중 C0a(kN) |
0.42 |
| 예압토오크 (N·m) |
∼9.8×10-3 |
- |
| 스페이서 볼 |
없음 |
|
|
|
|
|
|
|
| 볼 나사 호칭형번 |
스트
로크 |
나사축길이 |
나사축
축심의 흔들림
D |
너트
외경의 흔들림
H |
플랜지
직각도
I |
나사홈면
의 편차
J |
리드 정도 |
| L1 |
L2 |
L3 |
누적 대표
리드 오차 |
변동 |
| BNK 0401-3G0 + 77LC3Y |
20 |
44 |
54 |
77 |
0.015 |
0.009 |
0.008 |
0.008 |
±0.008 |
0.008 |
| BNK 0401-3G0 + 77LC5Y |
0.025 |
0.012 |
0.010 |
0.010 |
±0.018 |
0.018 |
| BNK 0401-3G2 + 77LC7Y |
0.035 |
0.020 |
0.014 |
0.014 |
누적 리드 오차:±0.05/300 |
| BNK 0401-3G0 + 97LC3Y |
40 |
64 |
74 |
97 |
0.020 |
0.009 |
0.008 |
0.008 |
±0.008 |
0.008 |
| BNK 0401-3G0 + 97LC5Y |
0.025 |
0.012 |
0.010 |
0.010 |
±0.018 |
0.018 |
| BNK 0401-3G2 + 97LC7Y |
0.035 |
0.020 |
0.014 |
0.014 |
누적 리드 오차:±0.05/300 |
| BNK 0401-3G0 + 127LC3Y |
70 |
94 |
104 |
127 |
0.025 |
0.009 |
0.008 |
0.008 |
±0.008 |
0.008 |
| BNK 0401-3G0 + 127LC5Y |
0.035 |
0.012 |
0.010 |
0.010 |
±0.018 |
0.018 |
| BNK 0401-3G2 + 127LC7Y |
0.050 |
0.020 |
0.014 |
0.014 |
누적 리드 오차:±0.05/300 | |
|
|
