SBC-LM GUIDE(SV)

제품소개 : LM GUIDE > SBC LM 가이드

SBG-FL형 (고하중형) | SBG-SL형 (고하중형) | SBG-FLL형 (초고하중형) | SBG-SLL형 (초고하중형)
SBS-SL(고하중 콤팩트형) | SBS-SLL(고하중 콤팩트형 | SBM(S)형(미니어쳐) | SBS-FV형 | SBS-SV형 | RAYDENT

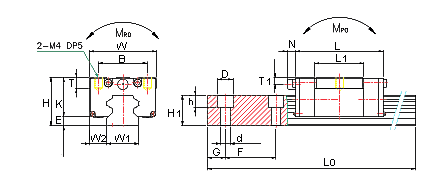

▶ SBS LM GUIDE (SBS-SV 슈퍼 콤패트형)

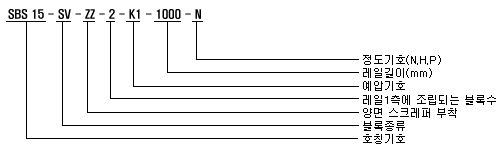

단위 :mm

기본번호	조 립 치 수				블럭 치 수
	높이 H	E	W₂	폭 W	길이 L	설치 탭구멍		L₁	J₁	K	T	구리스니플
	높이 H	E	W₂	폭 W	길이 L	B	M X ℓ	L₁	J₁	K	T	설치구멍	T₁	N
SBS 15 SV	24	2.65	9.5	34	42.9	26	M4x5	22.9	21.35	6	Ø3 .5	4	5
SBS 20 SV	28	3.5	12	44	54.2	32	M5x7	27.8	24.5	7.5	M6x0.75	5	9.8
SBS 25 SV	33	5	12.5	48	62.6	35	M6x8	35.2	28	8	M6x0.75	5.2	9.8

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다.

기본번호	레 일 치 수						기 본 정 격 하 중					중 량
	레일 폭 W1	레일 높이 H1	피치 F	설치 볼트구멍 dxDxh	G 추장	레일 최대길이 Lomax	동정격 C(kgf)	정정격 Co	정모먼트(kgfㆍm)			베어링 (kgf)	레일 (kgf/m)
	레일 폭 W1	레일 높이 H1	피치 F	설치 볼트구멍 dxDxh	G 추장	레일 최대길이 Lomax	동정격 C(kgf)	정정격 Co	MRo	MPo	Mro	베어링 (kgf)	레일 (kgf/m)
SBS 15 SV	15	15	60	4.5x7.5x5.3	20	3,000	458	738	4	3	3	0.11	1.45
SBS 20 SV	20	17.5	60	6x9.5x8.5	20	4,000	781	1378	12	10	10	0.19	2.20
SBS 25 SV	23	21.8	60	7x11x9	20	4,000	1152	2154	19	17	17	0.32	3.10
