▶ SBS LM GUIDE (SBS-FV 슈퍼 콤패트형)

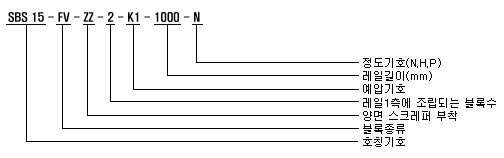

단위 :mm

기본번호	조 립 치 수				블럭 치 수
	높이 H	E	W₂	폭 W	길이 L	설치 탭구멍		L₁	K	T	구리스니플
	높이 H	E	W₂	폭 W	길이 L	B	M	L₁	K	T	S	설치구멍	T₁	N
SBS 15 FV	24	2.65	16	47	42.9	38	M5	M4	22.9	21.35	7.2	Ø3.5	4	5
SBS 20 FV	28	3.5	21.5	63	54.2	53	M6	M5	27.8	24.5	7	M6x0.75	5	9.8
SBS 25 FV	33	5	23.5	70	62.6	57	M8	M6	35.2	28	7	M6x0.75	5.2	9.8

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다.

기본번호	레 일 치 수						기 본 정 격 하 중					중 량
	레일 폭 W1	레일 높이 H1	피치 F	설치 볼트구멍 dxDxh	G 추장	레일 최대길이 Lomax	동정격 C(kgf)	정정격 Co	정모먼트(kgfㆍm)			베어링 (kgf)	레일 (kgf/m)
	레일 폭 W1	레일 높이 H1	피치 F	설치 볼트구멍 dxDxh	G 추장	레일 최대길이 Lomax	동정격 C(kgf)	정정격 Co	MRo	MPo	Mro	베어링 (kgf)	레일 (kgf/m)
SBS 15 FV	15	15	60	4.5x7.5x5.3	20	3,000	458	738	4	3	3	0.10	1.45
SBS 20 FV	20	17.5	60	6x9.5x8.5	20	4,000	781	1378	12	10	10	0.24	2.20
SBS 25 FV	23	21.8	60	7x11x9	20	4,000	1152	2154	19	17	17	0.37	3.10
