 ▶ Oemax Motion Controller : MAC Plus


      - Multi Axis Controller MAC Plus Series

           MAC Plus 시리즈는 다양한 산업현장 적용에 유연하게 대처하기 위해 개발된 범용 고속, 고기능 모션제어기.
          32Bit 고속 DSP를 채용하여 고속, 고정도의 모션 제어가 가능.
          모듈형태로 조립되어 응용시스템 설계시 다양한 형태의 조합이 가능하여 시스템 구축이 용이.
          다양한 사용자 명령어 및 인터페이스를 제공하여 간편하게 시스템을 조작.

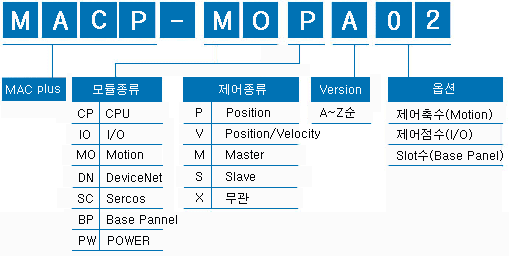

모델

1. MACP-BPXB03 : 3 slot Base 모듈
2. MACP-BPXB04 : 4 slot Base 모듈
3. MACP-BPXB05 : 5 slot Base 모듈
4. MACP-BPXB06 : 6 slot Base 모듈
5. MACP-PWXA : Power 모듈, 85~264V AC INPUT, DC 5V 4A
6. MACP-CPXB : CPU 모듈, RS232, RS485
7. MACP-IOXB32 : I/O 모듈, IN/OUT 각 32점.
8. MACP-MOPB02 : Motion 모듈, 위치형 2축 제어


MAC Plus CABLE

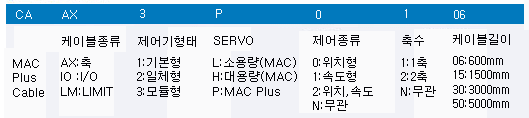

모델명 표기방법



모델

1. MACP-CAAX3P0106 : 1축 위치형 Cable(0.6M)
2. MACP-CAAX3P0115 : 1축 위치형 Cable(1.5M)
3. MACP-CAIO3PNN30 : IN, OUT Cable(3M)
4. MACP-CAIO3PNN50 : IN, OUT Cable(5M)
5. MACP-CALM3PN230 : LIMIT Cable(3M)
6. MACP-CALM3PN250 : LIMIT Cable(5M)


MAC Plus Teaching Pendant
모델명표기방법


모델

1. MAC-TP01 : Teaching Pendant



제어기 구성 모델

2축용 제어기 기본으로 구성시 필요품목(당사 Secvo Drive 이용기준)



)

최대2추제어, IN/OUT각32점 구성(MACP-BPXA03사용시


No

모델번호

Module설명

필요개수
1

MACP-PWXA

Power Module

 1

2

MACP-CPXA

CPU Module

 1

3

MACP-MOPA02

Motion Module

1

4

MACP-IOXA32

I/O Module

64점(1개), 128점(2개)

5

MACP-BPXA03

3 Slot Base Panel

1

6

MACP-CAAX3PO106 or MACP-CAAX3PO115

축 Cable

2

7

MACP-CAIO3PNN30 or MACP-CAIO3PNN50

I/O Cable

2

8

MACP-CALM3PP230 or MACP-CALM3PP250

Limit Cable

1

9

MAC-TP01

Teaching Pendant

Option

3축,4축용 제어기 기본으로 구성시 필요품목(당사 Secvo Drive 이용기준)

No

모델번호

Module설명

필요개수
1

MACP-PWXA

Power Module

 1

2

MACP-CPXA

CPU Module

 1

3

MACP-MOPA02

Motion Module

2

4

MACP-IOXA32

I/O Module

64점(1개), 128점(2개)

5

MACP-BPXA04 orMACP-BPXA05

Base Panel

1

6

MACP-CAAX3PO106 or MACP-CAAX3PO115

축 Cable

3축(3개), 4축(4개)

7

MACP-CAIO3PNN30 or MACP-CAIO3PNN50

I/O Cable

64점(2개), 128점(4개)

8

MACP-CALM3PP230 or MACP-CALM3PP250

Limit Cable

2

9

MAC-TP01

Teaching Pendant

Option

5축, 6축용 제어기 기본으로 구성시 필요품목(당사 Secvo Drive 이용기준)

No

모델번호

Module설명

필요개수
1

MACP-PWXA

Power Module

 1

2

MACP-CPXA

CPU Module

 1

3

MACP-MOPA02

Motion Module

3

4

MACP-IOXA32

I/O Module

64점(1개), 128점(2개)

5

MACP-BPXA05 orMACP-BPXA06

Base Panel

1

6

MACP-CAAX3PO106 or MACP-CAAX3PO115

축 Cable

1

7

MACP-CAIO3PNN30 or MACP-CAIO3PNN50

I/O Cable

64점(2개), 128점(4개)

8

MACP-CALM3PP230 or MACP-CALM3PP250

Limit Cable

3

9

MAC-TP01

Teaching Pendant

Option
