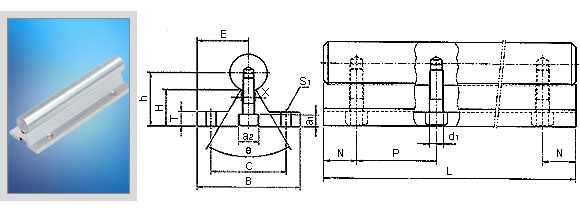

서포트 레일 유니트
|
|
Part
Number |
Shaft Dia |
Dimensions(mm) |
Weght
(Kgf/m)
|
| E |
h |
B |
H |
T |
X |
C |
θ |
S1 |
a1 |
a2 |
d1 |
| TBS16A |
16 |
25 |
22 |
50 |
14.84 |
6 |
8 |
37 |
60o |
5.5 |
6 |
9.5 |
5.5 |
2.66 |
| TBS20A |
20 |
27.5 |
29 |
55 |
19.64 |
8 |
8 |
40 |
50o |
5.5 |
6.5 |
11 |
6.6 |
4.23 |
| TBS25A |
25 |
32.5 |
32 |
65 |
20 |
10 |
8 |
45 |
50o |
6.6 |
6.5 |
11 |
6.6 |
5.85 |
| TBS30A |
30 |
37.5 |
36.5 |
75 |
22.28 |
12 |
10.3 |
55 |
50o |
6.6 |
8.5 |
14 |
9 |
8.28 |
|
| |
| Standard Length of
Support Rail and Dimensions |
| Part
Number |
TBS16A |
TBS20A |
TBS25A |
TBS30A |
|
Standard
Length
(L)
|
190
340
640
940
|
340
640
940
1240 |
250
450
850
1250 |
450
850
1250
1450 |
| N |
20 |
20 |
25 |
25 |
| Pitch(P) |
150 |
150 |
200 |
200 |
| Max. Lenght |
3500 |
3500 |
3500 |
3500 |
|
| |
|
