 ▶ Cross Joint Type Flexible Coupling


편심,편각을 무리없이 기구적으로 흡수하는 기능을 가진
Cross Joint Type 의 정밀보정 커플링은 내력발생을 미세하게
억제하여 취부오차를 흡수하는  Oldham, 유니버샬 죠인트를
합성한 독특한 구조의 커플링으로서 고강성과 저관성으로 공진주파수가 높고 정밀 위치결정 기구의 정지정도와 응답성을
높여주며 심플한 디자인으로 설계된 제품이다.



    특징

  • 정전, 역전이 동일하며 등속회전이 가능
  • 내구성, 내약품성, 내유성이 뛰어남
  • 허브에 내장된 베어링과 센타블록의 핀이
    큰편심, 편각을 무리없이 흡수함
  • 핀과 베어링을 고정도로 조립하여
    백래쉬를 최소화 시킴
  • 고비틀림 강성, 저관성으로 내력발생을 미세화 시킴
  • 제어 회전각을 고정도로 신속하게 전달

             용도

    • ROBOT, X-Y TABLE
    • 반도체 관련기기, 레이져 가공기
    • NC, MC 공작기계, 정밀측정기
    • NC 목공기계, 의료기기, OA기기
    • 광학기기, 계측기기, 비구면 연마기










제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJ-12

0.15

0.3

6000

1X10-7

100

0.3

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJA-12C

0.15

0.3

6000

1X10-7

110

0.3

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJB-12C

0.15

0.3

6000

1X10-7

100

0.3

7°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJ-15

0.25

0.5

6000

3.3X10-7

200

0.3

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJA-15C

0.25

0.5

6000

3.3X10-7

220

0.3

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

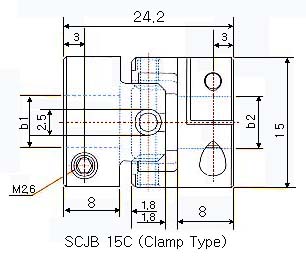

SCJB-15C

0.25

0.5

6000

3.5X10-7

200

0.3

7°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJ-20

0.5

1

6000

1.3X10-6

450

0.5

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJA-20C

0.5

1

6000

1.2X10-6

350

0.5

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJB-20C

0.5

1

5000

1.3X10-6

300

0.5

7°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJ-25

1

2

6000

3.4X10-6

800

0.5

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJA-25C

1

2

6000

3.3X10-6

800

0.5

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

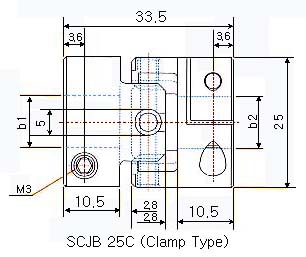

SCJB-25C

1

2

5000

3.4X10-6

700

0.5

7°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJ-32

2

4

5000

1.2X10-5

1000

0.5

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJA-32C

2

4

5000

1.1X10-5

1000

0.5

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

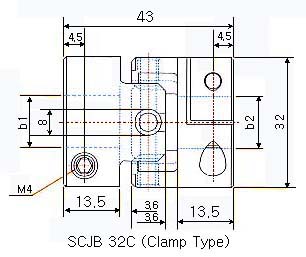

SCJB-32C

2

4

4500

1.2X10-5

950

0.5

7°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJ-40

5

10

4000

3.3X10-5

1300

0.5

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

SCJA-40C

5

10

4000

3.2X10-5

1400

0.5

3°




제품번호

상용토오크
(Nm)

최대토오크
(Nm)

최대회전수
m:n-1)

관성모멘트
(kg m)

비틀림강성
(Nm/rad)

허용편성
(mm)

허용편각

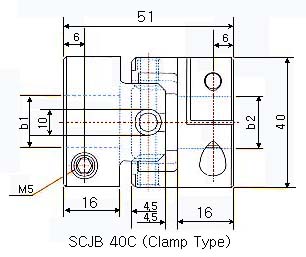

SCJB-40C

5

10

3500

3.3X10-5

1200

0.5

7°




제품번호

Standard Inner Diameter(mm)  d1    d2

3

4

5

6

6.35

8

10

11

12

14

15

SCJA-12C

●

●

●

















SCJA-15C

●

●

●

●















SCJA-20C



●

●

●

●

●











SCJA-25C





●

●

●

●

●









SCJA-32C







●

●

●

●

●

●

●

●

SCJA-40C











●

●

●

●

●

●

SCJB-12C

●

●

●

















SCJB-15C

●

●

●

●

●













SCJB-20C



●

●

●

●

●











SCJB-25C





●

●

●

●

●









SCJB-32C







●

●

●

●

●

●

●

●

SCJB-40C











●

●

●

●

●

●

SCJ-12

●

●

●

















SCJ-15

●

●

●

●

●













SCJ-20



●

●

●

●

●











SCJ-25





●

●

●

●

●









SCJ-32







●

●

●

●

●

●

●

●

SCJ-40











●

●

●

●

●

●
