 ▶ 스프링쿠션타입- ( 상향용)

C-6Z(.dwg)
Dimension

허용 하중：50kg
무게：304g
스프링범위 : 2mm
설치 강도：50kgf
최대 강도：70kgf
C-8Z(.dwg)
Dimension

허용 하중：80kg
무게：642g
스프링범위 : 2mm
설치 강도：80kgf
최대 강도：105kgf
C-8ZB(.dwg)
Dimension

허용 하중：100kg
무게：644g
스프링범위 : 2mm
설치 강도：100kgf
최대 강도：130kgf
C-12Z(.dwg)
Dimensions

허용 하중：200kg
무게：2.44Kg
스프링범위 : 2mm
설치 강도：200kgf
최대 강도：260kgf

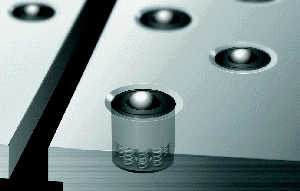

 Spring cushion Type -Upward use



















     The clamp force with 10 pieces of FREEBEAR (C-8HS) under the 1ton die is expressed as below
     (180kgf to lower the C-8HS'S by 2mm) x10 - (1ton weight) = 800kgf


Model Hole dimensions for
mounting (mm)		 Dimensions (mm) weight
(kg)		 Load test data(average) KN(kgf)
Amount of lowering
d h H H1 H2 D B 0.5mm 1.0mm 1.5mm 2.0mm
C-5HS
Ø30 +0.1
-0
 29 31 28 3 Ø30 5/8"
(Ø15.875)		 115 0.23(24) 0.25(26) 0.27(28) 0.29(30)
C-6HS
Ø38 +0.1
-0
 36 38 35 Ø38 3/4"
(Ø19.05)		 230 0.58(60) 0.63(65) 0.68(70) 0.73(75)
C-8HS
Ø44 +0.1
-0
 43 45 40.3 4.7 Ø44 1"
(Ø25.4)		 345 1.17(120) 1.37(140) 1.56(160) 1.76(180)
C-8HS-200
Ø60 +0.1
+0.5
 58 60 55 5 Ø60 800 2.35(240) 2.54(260) 2.74(280) 2.94(300)
