Wheels with radial and thrust loads combined

 This product, which is mainly used as the wheels for turntables,
has quite a few characteristics including lower wheel height
for endurable loads.

- Suitable for outer wheels for turntables, pallet changer wheels,
traverse wheels, and other wheels to carry heavy cargo in plants.
- Easy setting


재질:   wheel head: S45C
            wheel body: FC250

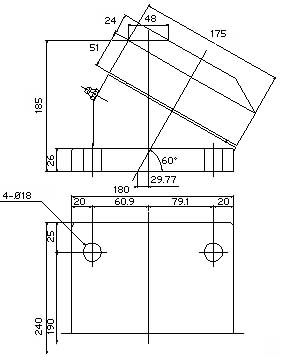

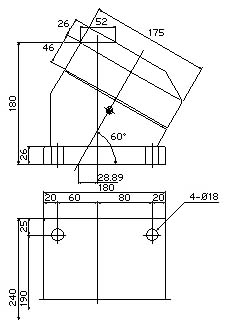

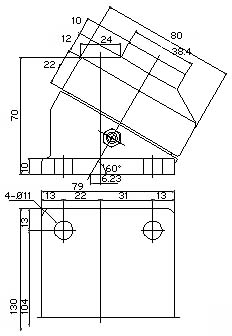

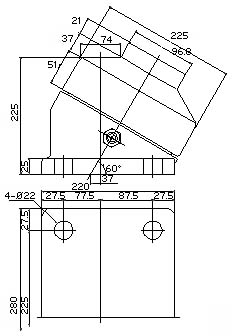

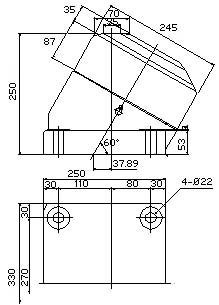

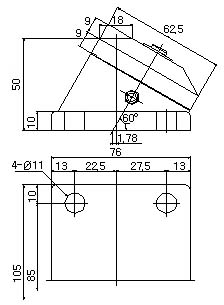

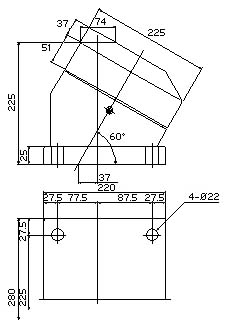

SW-I형

각 제품의   다운로드 받을수 있습니다.

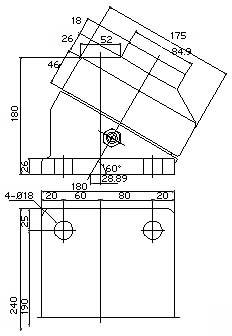

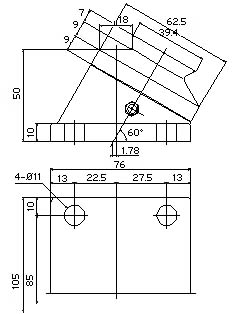

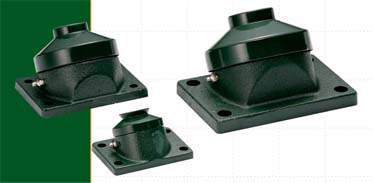

SW-K형

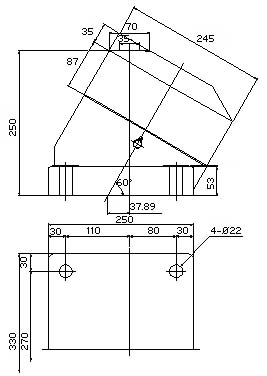

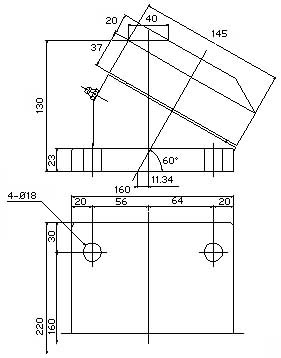

SW-BS-I형



각 제품의   다운로드 받을수 있습니다.

원활하고 안정되게 회전하는 SW형 특수 차륜

차륜 회전축을 기울임으로서 차륜에 걸리는 하중을 축에 대해 스러스트 방향의 하중과 레이디얼 방향의 하중으로 분해한다.
분해된 그 하중을 각각 독립된 베어링으로 하중을 분담시킴으로서 보다 컴팩트한 사이즈로 큰 하중을 받을 수 있다.

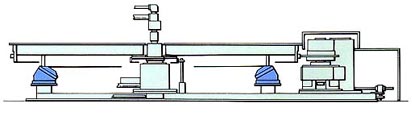

SW형 특수차륜의 사용용도:	- 회전 테이블의 받참차륜
	- 광차 대차의 차륜
	- 요동장치의 가이드 차륜등
	- 각종 플랜트 중하중 차륜
	- Pallet 교환장치의 차륜
	- Traverser차륜
SW형 특수차륜의 설치방향:	SW 형 특수차륜은 위아래 어느쪽으로도 설치해서 사용할 수 있다.
	회전테이블에 사용할 때는 축의 경사방향이 회전 중심을 향하도록 설치한다.
SW형 특수차륜의 사용속도:	SW형 특수 차륜을 사용할 때는 이동속도가 차륜머리부 분당 20m를 초과하지 않도록 설정한다.
	상기 속도 이상에서도 사용할 수 있으나 차륜부분의 편마모 및 주행음이 커지는 경향이 있다.
SW형 특수차륜의 마모     :	SW형 특수차륜을 사용할 경우 대개는 SW형 특수차륜 머리부와 레일 주행면과의 사이에
	슬립이 발생한다. 이로안해 SW형 특수차륜 머리부나 레일주행면의 어느쪽 또는 그 양쪽 모두가
	마모된다. 그리고 금속마찰음등 이상음의 원인으로 작용하는 일이있다.
	SW형 특수차륜 머리부나 레일 접촉면을 유효하게 윤활하면 마모와 이상음 모두 대폭 감소한다.
	별도로 이상음에 대해서는 오른쪽 그림과 같이 레일 주행면을 R형상과 SW형 특수 차륜이 접촉하는
	면적을 약간 줄이면 개선된다.
	SW형 특수차륜의 머리부 형상을 R가공해도 똑같은 효과를 얻을수 있다.
SW형 플랜지 유무의 차이:	플랜지가 있는 사양과 없는 사양 모두 통상적인 하중을 받는 부분은 공통된 사양이다.
	레일 주행면이 불안정한 경우 등 레일에서 차륜이 이탈될 우려가 있을 경우는
	이탈방지책으로서 플랜지가 있는 사양을 검토한다.
	또한 그때 플랜지 부분에 걸리는 하중은 1/10이하로 한다.
