skf ball screw
   제품소개 : 볼스크류 > SKF 볼스크류

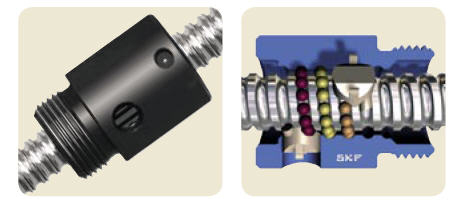

 ▶ SKF -SD/BD  미니어쳐 볼스크류 (내장형 볼 순환방식 전조 볼스크류)




  • 편리한 조립을 위해 너트에 나사부
  • 높은 위치결정도:정밀도
  • 고효율성: 좋은 역회전
  • 부드러운 주행
  • 향상된 안전성:안전장치 선택사양







호칭
직경

리드

최대
길이

기본정격하중

볼
유효권수

최대
축방향
유격

너트
무게

스크류
무게

스크류
1m의
관성모멘트

형번

동

정

d0

Ph

Ca

Coa

mm

mm

mm

kN

-

mm

kg

kg/m

kgmm²



8 2.5 1050 2.2 2.6

3

 0.07 0.025 0.32 2.1 SD/BD 8x2.5R
10 2 1050 2.5 3.5

3

 0.07 0.030 0.51 5.2 SD/BD 10x2R
10 4 1050 4.5 5.4

3

 0.07 0.040 0.43 3.8 SD/BD 10x4R
12 2 2100 2.9 4.6

3

 0.07 0.023 0.67 10.0 SD/BD 12x2R
12 4 2100 5.0 6.5

3

 0.070.07 0.066 0.71 10.8 SD/BD 12x4R
12 5 2100 4.2 5.3

3

 0.07 0.058 0.71 10.1 SD/BD 12x5R
14 4 2100 6.0 9.0

3

 0.07 0.083 1.05 22.0 SD/BD 14x4R
16 2 2100 3.3 6.2

3

 0.07 0.100 1.40 39.7 SD/BD 16x2R
16 5 2100 7.6 10.5

3

 0.07 0.135 1.30 33.9 SD/BD 16x5R

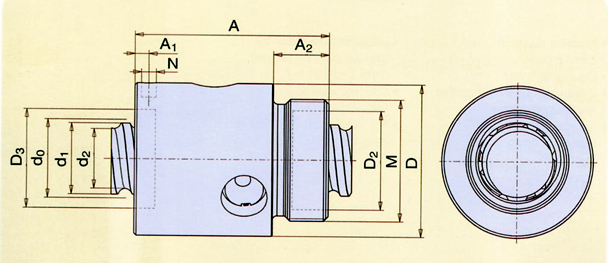

스크류

너     트

스 패 너

형번

d2

d1

D
h10

M
6g

A
±0.3

A2

N

A1
±0.2

D2

D3

mm







Without
wiper

With
wiper



mm









6.3 7.6 17.5 M15x1 23.5 23.5 7.5 3.2 3 11.1 11.1 SD/BD 8x2.8R
8.3 9.5 19.5 M17x1 22.0 22.0 7.5 3.2 3 13.3 13.3 SD/BD 10x2R
7.4 8.9 21.0 M18x1 28.0 - 8.0 3.2 3 13.0 - SD/BD 10x4R
9.9 11.2 20.0 M18x1 20.0 23.5 8.0 3.2 3 13.2 - SD/BD 12x2R
9.4 11.3 25.5 M20x1 34.0 34.0 10.0 3.2 3 16.1 16.1 SD/BD 12x4R
9.3 11.8 23.0 M20x1 36.0 40.0 10.0 3.2 3 - - SD/BD 12x5R
11.9 13.7 27.0 M22x1.5 30.0 34.0 8.0 3.2 3 - - SD/BD 14x4R
14.3 15.6 29.5 M25x1.5 27.0 27.0 12.0 3.2 3 20.1

20.1

 SD/BD 16x2R
12.7 15.2 32.5 M26x1.5 42.0 42.0 12.0 3.2 3 - 21.1 SD/BD 16x5R
