   제품소개 : LM GUIDE > STAR LM GUIDE


 ▶ STAR RUNNER BLOCK 1693



Size

정도등급

호칭형번 런너블록

약10 um 까지의
클리어런스

예압
0.02 C

20 H 1693-893-10 1693-813-10
N 1693-894-10 1693-814-10
25 H 1693-293-10 1693-213-10
N 1693-294-10 1693-214-10

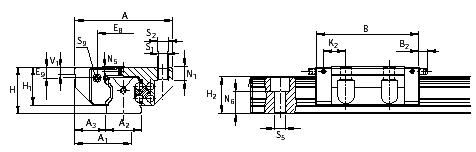

    ※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다.

크기
치수(mm)
A
A1
A2
A3
B
B1
H
H1
H21)
H22)
V1
E1

E2

E8
E9
K1
N1
20

59

29.5

20

19.5

72.5

49.6

28

23.0

20.7

20.55

6.0

49

32

30.5

5.6

13.0

7.7

25

73

36.5

23

25.0

81.0

57.8

33

26.5

24.4

24.25

7.5

60

35

38.3

8.5

16.6

9.3

        1) 카바밴드 장착한 치수 H2
        2) 카바밴드 미장착한 치수 H

크기
치수(mm)
무게
하중(N)
모멘트(Nm)...
C
CO
Mt
Mt0
ML
MLO
N5
N6±0.5
N7

S1

S2
S5
S9
kg
20
3.6
13.2
-

5.4

M6
6.0
M3-5깊이
0.50
14,500
24,400
190
310
100
165
25
4.1
15.2
6.0

6.8

M8
7.0
M3-5깊이
0.65
22,800
30,400
320
430
180
240

Top
