 ▶ TSK LM가이드 LMBM-W 형 (MINIATURE Wide type LM GUIDE)





호칭 형번

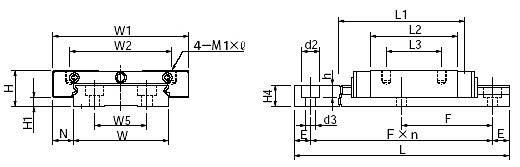

Mounting dimension

LM 블록 치수

H

H1

N

W1

W2

L1

L2

L3

M1×ℓ

LMBM 7W

9

2

5.5

25

19

31

21.5

12

M4x3.5

LMBM 9W

12

4.2

6

30

21

39

28

12

M2.6x3

LMBM12W

14

4

8

40

28

44.5

30.5

15

M3x3.5

LMBM15W

16

4

9

60

45

55.5

38.5

20

M4x4.5



호칭형번

LM 레일 치수

기본 정격 하중

질량

W

W4

W5

d2

d3

h E F

C
N

C0
N

LM블록
kg

LM레일
kg/m

LMBM 7W

14

5.2

-

6

3.5

3.2

10

30

1370

2160

0.03

0.51

LMBM 9W

18

7.5

-

6

3.5

4.5

10

30

2450

3920

0.04

1.08

LMBM12W

24

8.5

-

8

4.5

4.5

15

40

4020

6080

0.08

1.5

LMBM15W

42

9.5

23

8

4.5

4.5

15

40

6660

9800

0.17

3.0





호칭 형번

LMBM LMBM-W
5 7 9 12 15 20 7 9 12 15

LM레일
표준 길이

40
55
70
100
130 		40
55
70
85
100
130 		55
75
95
115
135
175
195
275

70
95
120
145
170
195
220
245
270
320
370
470



70
110
150
190
230
270
310
350
390
430
470
670 		220
280
340
460
640
880 		50
80
110
140
170
200
260
290 		50
80
110
140
170
200
260
290 		70
110
150
190
230
270
310
390
470 		110
150
190
230
270
310
430
550
670

E

15

15

20

25

40

60

30

30

40

40

F

5

5

7.5

10

15

20

10

10

15

15
