THK에서는 볼나사의 견적이나 제작을 신속하게 하기 위해 나사축의
축단 형상을 표준화하고 있다. 축단의 권장형상은 표준 서포트유니트를
그대로 사용이 가능한 H, K, J 형과
JIS B 1191, 1192 를 근거로한 A, B, C형이 있다.
|
|
▶축단의 권장형상의 종류 |
| 장착 방법
|
축단형상
기호
|
형상
|
적용 서포트 유니트
|
| 고정
|
HJ
|
H1
|
|
FK
EK
|
| J1
|
BK
|
| H2
|
|
FK
EK
|
| J2
|
BK
|
| H3
|
|
FK
EK
|
| J3
|
BK
|
| 지지
|
K
|
|
FF
EF
BF
|
| 고정
|
A
|
|
-
|
| B
|
|
-
|
| 지지
|
C
|
나사축경
20∼45mm 나사축경 14∼18mm
|
-
| |
|
|
|

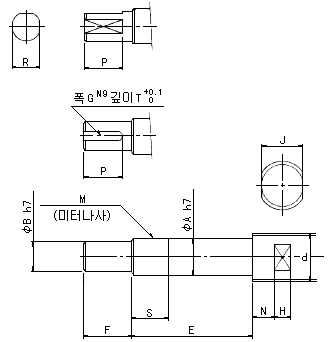

▶축단의 권장형상 H형(H1, H2, H3)
서포트 유니트 FK형, EK형용
|
|
|
| |
|
|
단위: mm
|
|
서포트 유니트
호칭 형번
|
볼 나사
축외경
d
|
베어링부
축외경
A
|
B
|
E
|
F
|
미터 나사
|
이면폭
|
H2형
키홈
|
H3형
이방면취
|
서포트 유니트 위치
|
|
FK형
|
EK형
K3
|
|
FK형
|
EK형
|
M
|
S
|
J
|
N
|
H
|
G
|
T
|
P
|
R
|
P
|
K1
|
K2
|
|
FK 4
|
EK 4
|
6
|
4
|
3
|
23
|
5
|
M4×0.5
|
7
|
4
|
4
|
4
|
-
|
-
|
-
|
2.7
|
4
|
1.5
|
0.5
|
1.5
|
|
FK 5
|
EK 5
|
8
|
5
|
4
|
25
|
6
|
M5×0.5
|
7
|
5
|
4
|
4
|
-
|
-
|
-
|
3.7
|
5
|
2
|
0.5
|
2
|
|
FK 6
|
EK 6
|
8
|
6
|
4
|
30
|
8
|
M6×0.75
|
8
|
5
|
4
|
4
|
-
|
-
|
-
|
3.7
|
6
|
3.5
|
0.5
|
3.5
|
|
FK 8
|
EK 8
|
12
|
8
|
6
|
35
|
9
|
M8×1
|
10
|
8
|
5
|
5
|
-
|
-
|
-
|
5.6
|
7
|
3.5
|
0.5
|
3.5
|
|
FK 10
|
EK 10
|
14
|
10
|
8
|
36
|
15
|
M10×1
|
11
|
10
|
5
|
7
|
2
|
1.2
|
11
|
7.5
|
11
|
0.5
|
-0.5
|
-0.5
|
|
FK 10
|
EK 10
|
15
|
10
|
8
|
36
|
15
|
M10×1
|
11
|
10
|
5
|
7
|
2
|
1.2
|
11
|
7.5
|
11
|
0.5
|
-0.5
|
-0.5
|
|
FK 12
|
EK 12
|
16
|
12
|
10
|
36
|
15
|
M12×1
|
11
|
13
|
6
|
8
|
3
|
1.8
|
12
|
9.5
|
12
|
0.5
|
-0.5
|
-0.5
|
|
FK 12
|
EK 12
|
18
|
12
|
10
|
36
|
15
|
M12×1
|
11
|
13
|
6
|
8
|
3
|
1.8
|
12
|
9.5
|
12
|
0.5
|
-0.5
|
-0.5
|
|
FK 15
|
EK 15
|
20
|
15
|
12
|
49
|
20
|
M15×1
|
13
|
16
|
6
|
9
|
4
|
2.5
|
16
|
11.3
|
16
|
4
|
2
|
5
|
|
FK 15
|
EK 15
|
25
|
15
|
12
|
49
|
20
|
M15×1
|
13
|
18
|
7
|
10
|
4
|
2.5
|
16
|
11.3
|
16
|
4
|
2
|
5
|
|
FK 20
|
EK 20
|
28
|
20
|
17
|
64
|
25
|
M20×1
|
17
|
21
|
8
|
11
|
5
|
3
|
21
|
16
|
21
|
1
|
-3
|
1
|
|
FK 20
|
EK 20
|
30
|
20
|
17
|
64
|
25
|
M20×1
|
17
|
24
|
8
|
12
|
5
|
3
|
21
|
16
|
21
|
1
|
-3
|
1
|
|
FK 20
|
EK 20
|
32
|
20
|
17
|
64
|
25
|
M20×1
|
17
|
27
|
9
|
13
|
5
|
3
|
21
|
16
|
21
|
1
|
-3
|
1
|
|
FK 25
|
-
|
36
|
25
|
20
|
76
|
30
|
M25×1.5
|
20
|
27
|
10
|
13
|
6
|
3.5
|
25
|
19
|
25
|
5
|
-2
|
-
|
|
FK 30
|
-
|
40
|
30
|
25
|
72
|
38
|
M30×1.5
|
25
|
32
|
10
|
15
|
8
|
4
|
32
|
23.5
|
32
|
-3
|
-9
|
-
|
|
|
| |
|

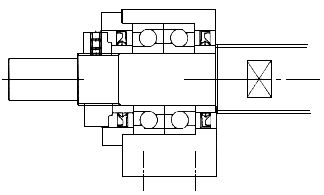

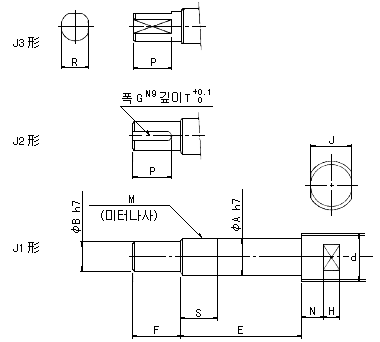

▶축단의 권장형상 J형(J1, J2, J3)
서포트 유니트 BK형용
|
|
BK형
|
|
| |
|
|
단위: mm
|
|
서포트 유니트
호칭 형번
BK형
|
볼 나사
축외경
d
|
베어링부
축외경
A
|
B
|
E
|
F
|
미터 나사
|
이면폭
|
J2형
키홈
|
J3형
이방면취
|
|
M
|
S
|
J
|
N
|
H
|
G
|
T
|
P
|
R
|
P
|
|
BK 10
|
14
|
10
|
8
|
39
|
15
|
M10×1
|
16
|
10
|
5
|
7
|
2
|
1.2
|
11
|
7.5
|
11
|
|
BK 10
|
15
|
10
|
8
|
39
|
15
|
M10×1
|
16
|
10
|
5
|
7
|
2
|
1.2
|
11
|
7.5
|
11
|
|
BK 12
|
16
|
12
|
10
|
39
|
15
|
M12×1
|
14
|
13
|
6
|
8
|
3
|
1.8
|
12
|
9.5
|
12
|
|
BK 12
|
18
|
12
|
10
|
39
|
15
|
M12×1
|
14
|
13
|
6
|
8
|
3
|
1.8
|
12
|
9.5
|
12
|
|
BK 15
|
20
|
15
|
12
|
40
|
20
|
M15×1
|
12
|
16
|
6
|
9
|
4
|
2.5
|
16
|
11.3
|
16
|
|
BK 17
|
25
|
17
|
15
|
53
|
23
|
M17×1
|
17
|
18
|
7
|
10
|
5
|
3
|
21
|
14.3
|
21
|
|
BK 20
|
28
|
20
|
17
|
53
|
25
|
M20×1
|
15
|
21
|
8
|
11
|
5
|
3
|
21
|
16
|
21
|
|
BK 20
|
30
|
20
|
17
|
53
|
25
|
M20×1
|
15
|
24
|
8
|
12
|
5
|
3
|
21
|
16
|
21
|
|
BK 20
|
32
|
20
|
17
|
53
|
25
|
M20×1
|
15
|
27
|
9
|
13
|
5
|
3
|
21
|
16
|
21
|
|
BK 25
|
36
|
25
|
20
|
65
|
30
|
M25×1.5
|
18
|
27
|
10
|
13
|
6
|
3.5
|
25
|
19
|
25
|
|
BK 30
|
40
|
30
|
25
|
72
|
38
|
M30×1.5
|
25
|
32
|
10
|
15
|
8
|
4
|
32
|
23.5
|
32
|
|
BK 35
|
45
|
35
|
30
|
83
|
45
|
M35×1.5
|
28
|
36
|
12
|
15
|
8
|
4
|
40
|
28.5
|
40
|
|
BK 40
|
50
|
40
|
35
|
98
|
50
|
M40×1.5
|
35
|
41
|
14
|
19
|
10
|
5
|
45
|
33
|
45
|
|
BK 40
|
55
|
40
|
35
|
98
|
50
|
M40×1.5
|
35
|
46
|
14
|
20
|
10
|
5
|
45
|
33
|
45
|
|
|
| |
|
▶축단의 권장형상 K형
서포트 유니트 FF형,EF형,BF형용
|
|
|
| |
|
|
단위: mm
|
|
서포트 유니트
호칭 형번
|
볼 나사
축외경
d
|
베어링부
축외경
A
|
E
|
스냅링홈
|
|
FF형
|
EF형
|
BF형
|
B
|
F
|
G
|
|
FF10
|
EF10
|
BF10
|
14
|
8
|
10
|
7.6
|
7.9
|
0.9
|
|
FF10
|
EF10
|
BF10
|
15
|
8
|
10
|
7.6
|
7.9
|
0.9
|
|
FF12
|
EF12
|
BF12
|
16
|
10
|
11
|
9.6
|
9.15
|
1.15
|
|
FF12
|
EF12
|
BF12
|
18
|
10
|
11
|
9.6
|
9.15
|
1.15
|
|
FF15
|
EF15
|
BF15
|
20
|
15
|
13
|
14.3
|
10.15
|
1.15
|
|
FF15
|
EF15
|
BF15
|
25
|
15
|
13
|
14.3
|
10.15
|
1.15
|
|
-
|
BF17
|
25
|
17
|
16
|
16.2
|
13.15
|
1.15
|
|
FF20
|
EF20
|
BF20 주)2
|
28
|
20
|
19(16)
|
19
|
15.35(13.35)
|
1.35
|
|
FF20
|
EF20
|
BF20 주)2
|
30
|
20
|
19(16)
|
19
|
15.35(13.35)
|
1.35
|
|
FF20
|
EF20
|
BF20 주)2
|
32
|
20
|
19(16)
|
19
|
15.35(13.35)
|
1.35
|
|
FF25
|
-
|
BF25
|
36
|
25
|
20
|
23.9
|
16.35
|
1.35
|
|
FF30
|
-
|
BF30
|
40
|
30
|
21
|
28.6
|
17.75
|
1.75
|
|
-
|
-
|
BF35
|
45
|
35
|
22
|
33
|
18.75
|
1.75
|
|
-
|
-
|
BF40
|
50
|
40
|
23
|
38
|
19.95
|
1.95
|
|
-
|
-
|
BF40
|
55
|
40
|
23
|
38
|
19.95
|
1.95
|
|
|
| |
|

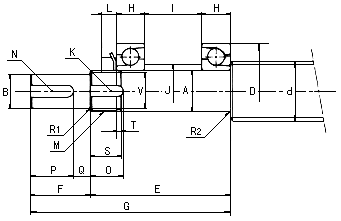

▶축단의 권장형상 A형
|
|
|
| |
|
|
단위: mm
|
|
나사축
외경
d
|
축단 치수
|
칼라 치수
(참고)
|
구름
베어링용
너트
|
구름
베어링용
와셔
|
사용구름 베어링예
|
|
A
h6
|
B
h7
|
E
|
F
|
G
|
미터 나사
|
베어링용와셔홈
|
키홈
|
모서리반경
|
호칭번호
|
외경
D
|
폭
H
|
|
M
|
S
|
T
|
V
|
K(폭×깊이)
|
O
|
U
|
N(폭×깊이)
|
P
|
Q
|
R1
|
R2MAX
|
J
|
I
|
L
|
|
14
|
10
|
8
|
34
|
16
|
50
|
M10×0.75
|
11
|
2
|
8.5
|
3.5×1.5
|
13
|
2
|
-
|
-
|
-
|
0.3
|
0.2
|
15
|
7
|
5
|
AN00
|
AW00
|
7200
|
30
|
18
|
|
16
|
12
|
10
|
37
|
20
|
57
|
M12×1
|
11
|
2
|
10.5
|
3.5×1.5
|
13
|
2
|
3×1.8
|
17
|
3
|
0.3
|
0.2
|
17
|
8
|
5
|
AN01
|
AW01
|
7201
|
32
|
20
|
|
18
|
12
|
10
|
37
|
20
|
57
|
M12×1
|
11
|
2
|
10.5
|
3.5×1.5
|
13
|
2
|
3×1.8
|
17
|
3
|
0.3
|
0.2
|
17
|
8
|
5
|
AN01
|
AW01
|
7201
|
32
|
20
|
|
20
|
15
|
12
|
33
|
25
|
58
|
M15×1
|
13
|
2
|
13.5
|
4.5×1.5
|
16
|
-
|
4×2.5
|
21
|
4
|
0.5
|
0.2
|
-
|
-
|
6
|
AN02
|
AW02
|
7202
|
35
|
22
|
|
25
|
17
|
14
|
35
|
25
|
60
|
M17×1
|
13
|
2
|
15.5
|
4.5×1.5
|
16
|
-
|
5×3.0
|
21
|
4
|
0.5
|
0.2
|
-
|
-
|
6
|
AN03
|
AW03
|
7203
|
40
|
24
|
|
28
|
20
|
16
|
41
|
28
|
69
|
M20×1
|
15
|
2
|
18.5
|
4.5×1.5
|
18
|
-
|
5×3.0
|
24
|
4
|
0.5
|
0.5
|
-
|
-
|
7
|
AN04
|
AW04
|
7204
|
47
|
28
|
|
32
|
20
|
16
|
41
|
28
|
69
|
M20×1
|
15
|
2
|
18.5
|
4.5×1.5
|
18
|
-
|
5×3.0
|
24
|
4
|
0.5
|
0.5
|
-
|
-
|
7
|
AN04
|
AW04
|
7204
|
47
|
28
|
|
36
|
25
|
20
|
48
|
36
|
84
|
M25×1.5
|
21
|
3
|
23
|
5.5×2.0
|
24
|
-
|
6×3.5
|
32
|
4
|
0.5
|
0.5
|
-
|
-
|
8.2
|
AN05
|
AW05
|
7205
|
52
|
30
|
|
40
|
30
|
25
|
50
|
42
|
92
|
M30×1.5
|
21
|
3
|
28
|
5.5×2.5
|
24
|
-
|
8×4.0
|
37
|
5
|
0.5
|
0.5
|
-
|
-
|
8.2
|
AN06
|
AW06
|
7206
|
62
|
32
|
|
45
|
35
|
30
|
63
|
58
|
121
|
M35×1.5
|
24
|
3
|
33
|
6.5×2.5
|
28
|
-
|
8×4.0
|
53
|
5
|
0.5
|
0.9
|
-
|
-
|
9.2
|
AN07
|
AW07
|
7307
|
80
|
42
|
|
|
| |
|
▶축단의 권장형상 B형
|
|
|
| |
|
|
단위: mm
|
|
나사축
외경
d
|
축단 치수
|
칼라 치수
(참고)
|
구름
베어링용
너트
|
구름
베어링용
와셔
|
사용구름베어링예
|
|
A
h6
|
B
h7
|
E
|
F
|
G
|
미터 나사
|
베어링용와셔홈
|
키홈
|
모서리반경
|
호칭번호
|
외경
D
|
폭
H
|
|
M
|
S
|
T
|
V
|
K(폭×깊이)
|
O
|
N(폭×깊이)
|
P
|
Q
|
R1
|
R2MAX
|
J
|
I
|
L
|
|
20
|
15
|
12
|
55
|
25
|
80
|
M15×1
|
13
|
2
|
13.5
|
4.5×1.5
|
16
|
4×2.5
|
21
|
4
|
0.5
|
0.2
|
20
|
22
|
6
|
AN02
|
AW02
|
7202
|
35
|
11
|
|
25
|
17
|
14
|
59
|
25
|
84
|
M17×1
|
13
|
2
|
15.5
|
4.5×1.5
|
16
|
5×3.0
|
21
|
4
|
0.5
|
0.2
|
22
|
24
|
6
|
AN03
|
AW03
|
7203
|
40
|
12
|
|
28
|
20
|
16
|
69
|
28
|
97
|
M20×1
|
15
|
3
|
18.5
|
4.5×1.5
|
18
|
5×3.0
|
24
|
4
|
0.5
|
0.5
|
26
|
28
|
7
|
AN04
|
AW04
|
7204
|
47
|
14
|
|
32
|
20
|
16
|
69
|
28
|
97
|
M20×1
|
15
|
3
|
18.5
|
4.5×1.5
|
18
|
5×3.0
|
24
|
4
|
0.5
|
0.5
|
26
|
28
|
7
|
AN04
|
AW04
|
7204
|
47
|
14
|
|
36
|
25
|
20
|
81
|
36
|
117
|
M25×1.5
|
21
|
3
|
23
|
5.5×2.0
|
24
|
6×3.5
|
32
|
4
|
0.5
|
0.5
|
31
|
33
|
8.2
|
AN05
|
AW05
|
7205
|
52
|
15
|
|
40
|
30
|
25
|
88
|
42
|
130
|
M30×1.5
|
21
|
3
|
28
|
5.5×2.5
|
24
|
8×4.0
|
37
|
5
|
0.5
|
0.5
|
36
|
38
|
8.2
|
AN06
|
AW06
|
7206
|
62
|
16
|
|
45
|
35
|
30
|
105
|
58
|
163
|
M35×1.5
|
24
|
3
|
33
|
6.5×2.5
|
28
|
8×4.0
|
53
|
5
|
0.5
|
0.9
|
43.5
|
42
|
9.2
|
AN07
|
AW07
|
7307
|
80
|
21
|
|
|
| |
|
▶축단의 권장형상 C형
|
|
|
| |
|
|
단위: mm
|
|
나사축
외경
d
|
축단치수
|
모서리반경
R1MAX
|
칼라 치수
(참고)
|
축 용
C형(동심)
스냅링
|
사용구름 베어링예
|
|
A
js7
|
E
|
스냅링홈
|
호칭 번호
|
외경
D
|
폭
H
|
|
|
|
|
J
|
I
|
|
14
|
10
|
19
|
-
|
-
|
-
|
0.5
|
15
|
7
|
-
|
6200
|
30
|
9
|
|
16
|
12
|
21
|
-
|
-
|
-
|
0.5
|
17
|
8
|
-
|
6201
|
32
|
10
|
|
18
|
12
|
21
|
-
|
-
|
-
|
0.5
|
17
|
8
|
-
|
6201
|
32
|
10
|
|
20
|
15
|
14
|
12.1
|
1.15
|
14.3
|
0.5
|
-
|
-
|
15
|
6202
|
35
|
11
|
|
25
|
17
|
15
|
13.1
|
1.15
|
16.2
|
0.5
|
-
|
-
|
17
|
6203
|
40
|
12
|
|
28
|
20
|
18
|
15.3
|
1.35
|
19
|
0.9
|
-
|
-
|
20
|
6204
|
47
|
14
|
|
32
|
20
|
18
|
15.3
|
1.35
|
19
|
0.9
|
-
|
-
|
20
|
6204
|
47
|
14
|
|
36
|
25
|
19
|
16.3
|
1.35
|
23.9
|
0.9
|
-
|
-
|
25
|
6205
|
52
|
15
|
|
40
|
30
|
21
|
17.6
|
1.75
|
28.6
|
0.9
|
-
|
-
|
30
|
6206
|
62
|
16
|
|
45
|
35
|
26
|
18.6
|
1.75
|
33
|
1
|
-
|
-
|
35
|
6207
|
72
|
17
|
|
|
| |
