제품소개 : LINEAR BUSHING > LINEAR BALL BUSH

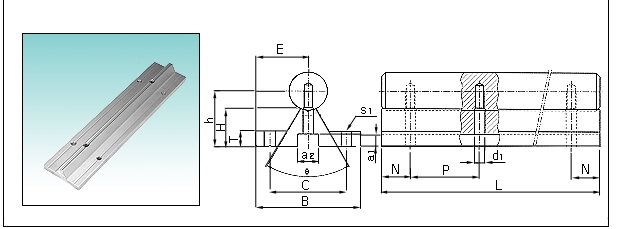

 ▶ SAMICK LINEAR BUSHING - 서포트 레일 TBS시리즈


호칭형번
샤프트
외경
 주요치수(mm)
중량
(Kgf/m)
E
h
B
H
T
X
C
S1
a1
a2
d1
TBS16A Φ16
25
 22.14 50 14.84 6 8 37
Φ5.5
6
9.5
5.5
 2.66
TBS20A Φ20
27.5
 29.01 55 19.64 8 8 40
Φ5.5
6.5
11
6.6
 4.23
TBS25A Φ25
32.5
 31.97 65 20 10 8 45
Φ6.6
6.5
11
6.6
 5.85
TBS30A Φ30
37.5
 36.52 75 22.28 12 10.3 55
Φ6.6
8.5
14
9
 8.28



서포트 레일 표준길이 및 최대길이
호칭형번
 TBS16A TBS20A TBS25A TBS30A

표준길이
(L)

 190
340
640
940
 340
640
940
1240 		250
450
850
1250 		450
850
1250
1450
N 20 20 25 25
표준피치(P) 150 150 200 200
최대길이 1390 1390 1850 1850
