   제품소개 : 스프링 플런져 > EH 2212


 ▶  Halder norm+technik -EH 2212. (인덱스 볼트)





EH 2212.   인덱스 볼트 심플디자인






재질:
몸체:- 스틸,아연도금처리
          아연 도금처리 		잠금핀:-스텐레스 스틸 1.4305
          		 링:-스텐레스 재질
손잡이:-플라스틱(PA6)흑색
           -떼어낼수 없음		 잠금너트:-스틸,아연 도금처리

참조: 씸플하게 디자인되어 치수가 매우 작다.
         정밀 포지셔닝이 필요치 않을 경우에만 제한적으로 사용.
         잠금너트는 별도 구입.

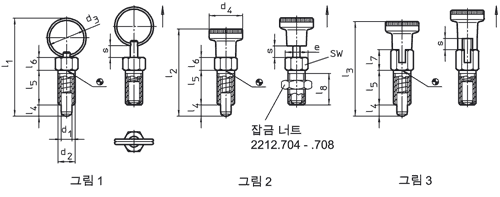

링이 있는 타입, 잠금장치 없음 (그림 1)

부품번호

d1

d2

d3

d4

e

l1

l2

l3

l4=s
min.

l5

l6

l7

l8

WS

스프링력
F1
N~

스프링력
F2
N~


g

2212.724

4

M6

14

-

6,9

34,5

-

-

4

12

4,5

-

10

6

3

12

4

2212.725

5

M8

18

-

9,2

45,0

-

-

5

16

6,0

-

13,5

8

5

24

8

2212.726

6

M10

24

-

11,5

57,5

-

-

6

20

7,5

-

17

10

5

21

17

2212.728

8

M12

30

-

13,8

71,0

-

-

8

24

9,0

-

20,5

12

6

22

30



손잡이 있음 잠금장치 없음 (그림 2)

부품번호

d1

d2

d3

d4

e

l1

l2

l3

l4=s
min.

l5

l6

l7

l8

WS

스프링력
F1
N~

스프링력
F2
N~


g

2212.744

4

M6

-

12

6,9

-

30,5

-

4

12

4,5

-

10

6

3

12

4

2212.745

5

M8

-

16

9,2

-

40,0

-

5

16

6,0

-

13,5

8

5

24

9

2212.746

6

M10

-

18

11,5

-

49,0

-

6

20

7,5

-

17

10

5

21

18

2212.748

8

M12

-

21

13,8

-

59,0

-

8

24

9,0

-

20,5

12

6

22

32



손잡이 있음 잠금장치 있음 (그림 3)

부품번호

d1

d2

d3

d4

e

l1

l2

l3

l4=s
min.

l5

l6

l7

l8

WS

스프링력
F1
N~

스프링력
F2
N~


g

2212.764

4

M6

-

12

6,9

-

-

33,0

4

12

-

7,0

10

6

3

12

4

2212.765

5

M8

-

16

9,2

-

-

43,5

5

16

-

9,5

13,5

8

5

24

9

2212.766

6

M10

-

18

11,5

-

-

52,0

6

20

-

10,5

17

10

5

21

18

2212.768

8

M12

-

21

13,8

-

-

63,5

8

24

-

13,5

20,5

12

6

22

32



해당 잠금너트
부품번호 d1 d2 d3 d4 e l1 l2 l3 l4=s
min.		 l5 l6 l7 l8 WS 스프링력
F1
N~		 스프링력
F2
N~


g
2212.704 - M6 - - - - - - - - - - - - - - 1
2212.705 - M8 - - - - - - - - - - - - - - 3
2212.706 - M10 - - - - - - - - - - - - - - 7
2212.708 - M12 - - - - - - - - - - - - - - 10
