EH 2212. 인덱스 플런져 중간링
|
| |
|
|
|
| |
|
|
재질:
|
-스틸, 흑색 처리
|
|
참조: 중간 링은 상대 나사길이에 맞추도록 인덱스 플런져의 나사길이를 조절.
|
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
부품번호
|
d1
H 12
|
l
± 0,1
|
d2
- 0,1
|
해당 인덱스
플런져 치수
|
가공용

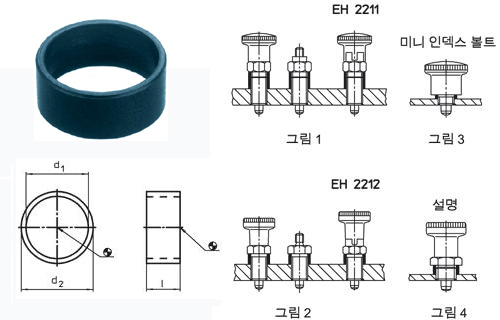

그림
|
g
|
|
2212.832
|
8
|
2
|
10
|
4
|
1 / 3
|
0,4
|
|
2212.833
|
8
|
3
|
10
|
4
|
1
|
0,6
|
|
2212.834
|
8
|
4
|
10
|
4
|
1
|
0,8
|
|
2212.836
|
8
|
6
|
10
|
4
|
1
|
1,2
|
|
2212.838
|
8
|
8
|
10
|
4
|
1
|
1,6
|
|
2212.840
|
8
|
10
|
10
|
4
|
1
|
2
|
|
2212.842
|
10
|
2
|
12
|
5
|
1 / 2 / 3
|
0,5
|
|
2212.844
|
10
|
4
|
12
|
5
|
1 / 2 / 3
|
1
|
|
2212.846
|
10
|
6
|
12
|
5
|
1 / 2
|
2
|
|
2212.848
|
10
|
8
|
12
|
5
|
1 / 2
|
2
|
|
2212.850
|
10
|
10
|
12
|
5
|
1 / 2
|
3
|
|
2212.852
|
10
|
12
|
12
|
5
|
1 / 2
|
3
|
|
2212.862
|
12
|
2
|
14
|
6
|
1
|
0,6
|
|
2212.864
|
12
|
4
|
14
|
6
|
1
|
1,2
|
|
2212.866
|
12
|
6
|
14
|
6
|
1
|
2
|
|
2212.868
|
12
|
8
|
14
|
6
|
1
|
2
|
|
2212.872
|
12
|
2
|
17
|
6
|
2 / 4
|
2
|
|
2212.874
|
12
|
4
|
17
|
6
|
2 / 4
|
3
|
|
2212.875
|
12
|
5
|
17
|
6
|
2 / 4
|
4
|
|
2212.876
|
16
|
4
|
17
|
8
|
1
|
0,7
|
|
2212.877
|
16
|
6
|
17
|
8
|
1
|
1
|
|
2212.878
|
16
|
8
|
17
|
8
|
1
|
1,4
|
|
2212.879
|
16
|
10
|
17
|
8
|
1
|
1,7
|
|
2212.880
|
16
|
12
|
17
|
8
|
1
|
2,1
|
|
2212.882
|
16
|
2
|
19
|
8
|
2 / 4
|
1,2
|
|
2212.884
|
16
|
4
|
19
|
8
|
2 / 4
|
2
|
|
2212.886
|
16
|
6
|
19
|
8
|
2 / 4
|
4
|
|
2212.888
|
16
|
8
|
19
|
8
|
2 / 4
|
5
|
|
2212.890
|
16
|
10
|
19
|
8
|
2
|
6
|
|
2212.892
|
16
|
12
|
19
|
8
|
2
|
7
|
|
| |
|
| |
|
| |
 |
|
