EH 2211. 인덱스 플런져 컴팩트형
|
| |
|
|
|
| |
|
|
재질:
|
몸체:-스틸, 흑색 처리
-스텐레스 스틸 1.4305
|
잠금핀:-스틸, 경화처리
-스텐레스 스틸 1.4305
니켈도금
|
손잡이:-플라스틱(PA6)검정색
무딘재질
-떼어낼수 없음 |
|
참조: 분할 작업시 사용.
잠금장치가 있을 때 / 없을 때 작업 높이가 같다. 완벽하게 나사볼트를 조일 수 있다.
- 30 °C 에서 +
80 °C 까지 견딤.
잠금너트는 별도 구입.
나사길이는 인덱스 플러져 (EH 2212.) 용 중간링으로 조절할 수 있다.
|
|
| |
|
|
|
| |
|
| |

|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|

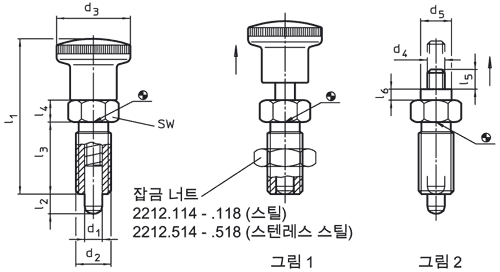

손잡이 있음, 몸체 (그림 1) - 스틸
|
|
부품번호
|
d1
-0,02
-0,05
|
l2
최소
|
d2
|
d3
|
d4
|
d5
|
l1
|
l3
|
l4
|
l5
|
l6
|
WS
|
스프링력
F1
N~
|
스프링력
F2
N~
|
g
|
|
2211.103
|
4
|
4
|
M8x1
|
16
|
-
|
-
|
35
|
16
|
5
|
-
|
-
|
10
|
4,5
|
12
|
10
|
|
2211.104
|
4
|
6
|
M8x1
|
16
|
-
|
-
|
35
|
16
|
5
|
-
|
-
|
10
|
4
|
12,5
|
10
|
|
2211.106
|
5
|
5
|
M10x1
|
19
|
-
|
-
|
40
|
18
|
6
|
-
|
-
|
12
|
5
|
15
|
17
|
|
2211.107
|
5
|
8
|
M10x1
|
19
|
-
|
-
|
40
|
18
|
6
|
-
|
-
|
12
|
5
|
18
|
18
|
|
2211.109
|
6
|
6
|
M12x1,5
|
23
|
-
|
-
|
48
|
22
|
6
|
-
|
-
|
14
|
6,5
|
19
|
29
|
|
2211.110
|
6
|
9
|
M12x1,5
|
23
|
-
|
-
|
48
|
22
|
6
|
-
|
-
|
14
|
6
|
25
|
29
|
|
2211.112
|
8
|
8
|
M16x1,5
|
28
|
-
|
-
|
58
|
26
|
8
|
-
|
-
|
17
|
8,5
|
26
|
63
|
|
2211.113
|
8
|
12
|
M16x1,5
|
28
|
-
|
-
|
58
|
26
|
8
|
-
|
-
|
17
|
8,5
|
28
|
63
|
|
2211.115
|
10
|
12
|
M16x1,5
|
28
|
-
|
-
|
58
|
26
|
8
|
-
|
-
|
17
|
9,5
|
38
|
64
|
|
| |
|
| |
|
| |
|
손잡이 있음, 몸체 (그림 1) - 스텐레스 스틸
|
|
부품번호
|
d1
-0,02
-0,05
|
l2
최소
|
d2
|
d3
|
d4
|
d5
|
l1
|
l3
|
l4
|
l5
|
l6
|
WS
|
스프링력
F1
N~
|
스프링력
F2
N~
|
g
|
|
2211.203
|
4
|
4
|
M8x1
|
16
|
-
|
-
|
35
|
16
|
5
|
-
|
-
|
10
|
4,5
|
12
|
10
|
|
2211.204
|
4
|
6
|
M8x1
|
16
|
-
|
-
|
35
|
16
|
5
|
-
|
-
|
10
|
4
|
12,5
|
10
|
|
2211.206
|
5
|
5
|
M10x1
|
19
|
-
|
-
|
40
|
18
|
6
|
-
|
-
|
12
|
5
|
15
|
17
|
|
2211.207
|
5
|
8
|
M10x1
|
19
|
-
|
-
|
40
|
18
|
6
|
-
|
-
|
12
|
5
|
18
|
18
|
|
2211.209
|
6
|
6
|
M12x1,5
|
23
|
-
|
-
|
48
|
22
|
6
|
-
|
-
|
14
|
6,5
|
19
|
29
|
|
2211.210
|
6
|
9
|
M12x1,5
|
23
|
-
|
-
|
48
|
22
|
6
|
-
|
-
|
14
|
6
|
25
|
29
|
|
2211.212
|
8
|
8
|
M16x1,5
|
28
|
-
|
-
|
58
|
26
|
8
|
-
|
-
|
17
|
8,5
|
26
|
63
|
|
2211.213
|
8
|
12
|
M16x1,5
|
28
|
-
|
-
|
58
|
26
|
8
|
-
|
-
|
17
|
8,5
|
28
|
63
|
|
2211.215
|
10
|
12
|
M16x1,5
|
28
|
-
|
-
|
58
|
26
|
8
|
-
|
-
|
17
|
9,5
|
38
|
64
|
|
| |
|
| |

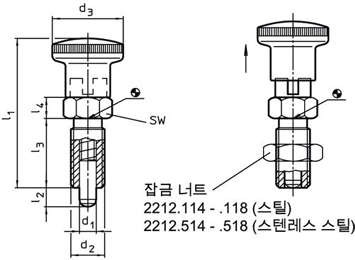

| 치수별 잠금너트 ISO 8675 (DIN 439) - 스틸 |
|
부품번호
|
d2
|
g
|
|
2212.114
|
M8 x 1,0
|
3
|
|
2212.115
|
M10 x 1,0
|
6
|
|
2212.116
|
M12 x 1,5
|
9
|
|
2212.118
|
M16 x 1,5
|
18
|
|
| |
|
| |
| 치수별 잠금너트 ISO 8675 (DIN 439) - 스텐레스 스틸 |
|
부품번호
|
d2
|
g
|
|
2212.514
|
M8 x 1,0
|
3
|
|
2212.515
|
M10 x 1,0
|
6
|
|
2212.516
|
M12 x 1,5
|
9
|
|
2212.518
|
M16 x 1,5
|
18
|
|
| |
|
| |

|
| |
|
| |
|
| |
|
| |
 |
| |
|
| |
참조: 분할 작업시 사용. 손잡이를 당겨서, 90° 돌리면 멈추개에 의해 고정되어 진다
(잠금핀이 삐죽 나와 있어서는 안되는 곳에 사용).
잠금장치가 있을 때 / 없을 때 작업 높이가 같다. 완벽하게 나사볼트를 조일 수
있다.
- 30 °C 에서 + 80 °C 까지 견딤. 잠금너트는 별도 구입. 나사길이는 인덱스 플런져 (EH 2212.) 용
중간링으로
조절할 수 있다.
|
| |
|
| |
|
스틸
|
|
부품번호
|
d1
-0,02
-0,05
|
l2
최소
|
d2
|
d3
|
l1
|
l3
|
l4
|
WS
|
스프링력
F1
N~*
|
스프링력
F2
N~*
|
g
|
|
2211.123
|
4
|
4
|
M8x1
|
16
|
35
|
16
|
5
|
10
|
4,5
|
12
|
12
|
|
2211.124
|
4
|
6
|
M8x1
|
16
|
35
|
16
|
5
|
10
|
4
|
12,5
|
12
|
|
2211.126
|
5
|
5
|
M10x1
|
19
|
40
|
18
|
6
|
12
|
5
|
15
|
20
|
|
2211.127
|
5
|
8
|
M10x1
|
19
|
40
|
18
|
6
|
12
|
5
|
18
|
21
|
|
2211.129
|
6
|
6
|
M12x1,5
|
23
|
48
|
22
|
6
|
14
|
6,5
|
19
|
33
|
|
2211.130
|
6
|
9
|
M12x1,5
|
23
|
48
|
22
|
6
|
14
|
6
|
25
|
33
|
|
2211.132
|
8
|
8
|
M16x1,5
|
28
|
58
|
26
|
8
|
17
|
8,5
|
26
|
65
|
|
2211.133
|
8
|
12
|
M16x1,5
|
28
|
58
|
26
|
8
|
17
|
8,5
|
28
|
69
|
|
2211.135
|
10
|
12
|
M16x1,5
|
28
|
58
|
26
|
8
|
17
|
9,5
|
38
|
70
|
|
| |
|
| |
|
스텐레스 스틸
|
|
