GUIDE
RHS-M형(스테인레스 타입)
|
|
|
|
|

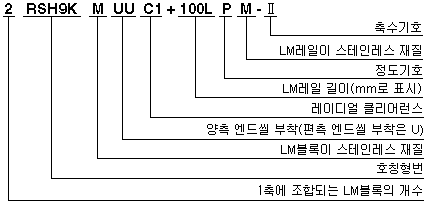

| 호칭 형번

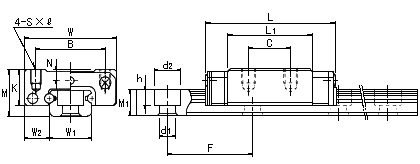

| 외형 치수
| LM블록 치수
|
| 높이
M
| 폭
W
| 길이
L
| B
| C
| S×
| L 1
| K
| N
| 기름구멍
|
| RSH 7 M
|
8
|
17
|
23.5
|
12
|
8
|
M2×2.5
|
13.4
|
6.5
|
1.7
|
φ1.2드릴구멍
|
| RSH 9 KM
|
10
|
20
|
31
|
15
|
10
|
M3×3.0
|
19.8
|
7.8
|
2.4
|
φ1.5드릴구멍
|
| RSH 12 VM
|
13
|
27
|
35
|
20
|
15
|
M3×3.5
|
20.6
|
10
|
3
|
φ2드릴구멍
|
|
|
|
| 호칭 형번
| LM레일 치수
| 기본정격하중
| 질량
|
| W1
| W2
| M1
| F
| d1×d2×h
| C
N
| C0
N
| LM블록
kg
| LM레일
kg/m
|
| RSH 7 M
|
|
5
|
4.7
|
15
|
2.4×4.2×2.3
|
880
|
1370
|
0.010
|
0.23
|
| RSH 9 KM
|
|
5.5
|
5.5
|
20
|
3.5×6×3.3
|
1470
|
2250
|
0.018
|
0.32
|
| RSH 12 VM
|
|
7.5
|
7.5
|
25
|
3.5×6×4.5
|
2650
|
4020
|
0.037
|
0.58
|
|
|
|
|
|
|
|
|
|
