스탠다드 볼스플라인LBS형 표준재고품

▶스탠다드 볼스플라인 LBS형 (표준재고품)

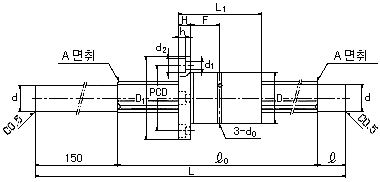

LBF-T형
LBS-T형	2LBF-T형

호칭 형번

스플라인 외통 치수

외경

길이

플랜지 치수

키홈치수

기름구멍

허용차

L₁

허용차

D₁

허용차

PCD

d₁×d₂×h

b
H8

　t
+0.05
　0

d₀

LBS 15 T
LBF 15 T
2LBF 15 T

23
23
23

0
-0.013

40
40
40

0
-0.2

-
43
43

0
-0.2

-
7
7

-
13
13

-
32
32

-
4.5×8×4.4
4.5×8×4.4

3.5
-
-

2
-
-

20
-
-

2
2
2

0.5
-
-

LBS 20 T
LBF 20 T
2LBF 20 T

30
30
30

0
-0.016

50
50
50

-
49
49

-
7
7

-
18
18

-
38
38

-
4.5×8×4.4
4.5×8×4.4

4
-
-

2.5
-
-

26
-
-

2
2
2

0.5
-
-

LBS 25 T
LBF 25 T
2LBF 25 T

37
37
37

60
60
60

0
-0.3

-
60
60

0
-0.3

-
9
9

-
21
21

-
47
47

-
5.5×9.5×5.4
5.5×9.5×5.4

5
-
-

3
-
-

33
-
-

2
2
2

0.5
-
-

LBS 30 T
LBF 30 T
2LBF 30 T

45
45
45

70
70
70

-
70
70

-
10
10

-
25
25

-
54
54

-
6.6×11×6.5
6.6×11×6.5

7
-
-

4
-
-

41
-
-

3
3
3

1.0
-
-

LBS 40 TX
LBF 40 TX
2LBF 40 TX

60
57
57

0
-0.019

90
90
90

-
90
90

-
14
14

-
31
31

-
70
70

-
9×14×8.6
9×14×8.6

10
-
-

4.5
-
-

55
-
-

3
3
3

1.0
-
-

LBS 50 TX
LBF 50 TX
2LBF 50 TX

75
70
70

100
100
100

-
108
108

-
16
16

-
34
34

-
86
86

-
11×17.5×11
11×17.5×11

15
-
-

5
-
-

60
-
-

4
4
4

1.5
-
-

호칭 형번	스플라인축 치수			기본정격토오크		기본정격하중 (레이디얼)
호칭 형번	길이 L(₀)	d +0.1 　0		C_T N·m	C_0T N·m	C kN	C₀ kN
LBS 15 T LBF 15 T 2LBF 15 T	265　(100) 365　(200) 465　(300)	11.7	15	30.4	74.5	4.4	8.4
LBS 20 T LBF 20 T 2LBF 20 T	365　(200)　　665　(500) 465　(300) 565　(400)	15.2	15	74.5	160	7.8	14.9
LBS 25 T LBF 25 T 2LBF 25 T	370　(200)　　670　(500) 470　(300)　　870　(700) 570　(400)	19.2	20	154	307	13.0	23.5
LBS 30 T LBF 30 T 2LBF 30 T	470　(300)　　770　(600) 570　(400)　　970　(800) 670　(500)　　1170(1000)	22.2	20	273	538	19.3	33.8
LBS 40 TX LBF 40 TX 2LBF 40 TX	575　(400)　　1175(1000) 775　(600)　　1375　(1200) 975　(800)	30.2	25	599	1140	31.9	53.4
LBS 50 TX LBF 50 TX 2LBF 50 TX	675　(500)　　1375　(1200) 875　(700)　　1775　(1600) 1175　(1000)	38.2	25	1100	1940	46.6	73.0
