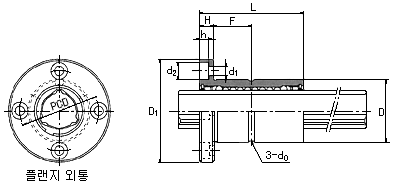

호칭 형번

스플라인 외통 치수

외경
D

외경 D
허용차

길이
L

길이 L
허용차

플랜지경
D₁

플랜지경
D₁
허용차

H

F

기름구멍
d₀

PCD

취부구멍
d₁×d₂×h

LBF 15

23

40

43

7

13

2

32

4.5×8×4.4

LBF 20

30

50

49

7

18

2

38

4.5×8×4.4

LBF 25

37

60

60

9

21

2

47

5.5×9.5×5.4

LBF 30

45

70

70

10

25

3

54

6.6×11×6.5

LBF 40

57

90

90

14

31

3

70

9×14×8.6

LBF 50

70

100

108

16

34

4

86

11×17.5×11

LBF 60

85

127

124

18

45.5

4

102

11×17.5×11

LBF 70

95

110

142

20

35

4

117

14×20×13

LBF 85

115

140

168

22

48

5

138

16×23×15.2

LBF 100

135

160

195

25

55

5

162

18×26×17.5

호칭 형번

기본정격
토오크

기본정격하중
(레이디얼)

정적 허용 모멘트

질량

C_T
N·m

C_0T
N·m

C
kN

C₀
kN

M_A.1
N·m

M_A.2
N·m

스플라인외통
kg

스플라인축
kg/m

LBF 15

30.4

74.5

4.4

8.4

25.4

185

0.11

1.0

LBF 20

74.5

160

7.8

14.9

60.2

408

0.20

1.8

LBF 25

154

307

13.0

23.5

118

760

0.36

2.7

LBF 30

273

538

19.3

33.8

203

1270

0.60

3.8

LBF 40

599

1140

31.9

53.4

387

2640

1.2

6.8

LBF 50

1100

1940

46.6

73.0

594

4050

1.9

10.6

LBF 60

1870

3830

66.2

121

1300

8280

3.5

15.6

LBF 70

2190

3800

66.4

102

895

6530

3.6

21.3

LBF 85

3620

6360

90.5

141

2000

12600

6.2

32

LBF 100

5910

12600

126

237

3460

20600

11.0

45
