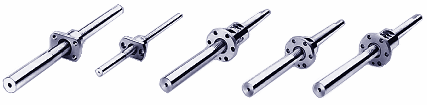

| ▶THK-정밀 볼나사 (축단 미가공품) |
|
|
|
| 나사축 외경(mm) |
φ4∼14 |
| 너트
형식 |
MDK형 |
MBF형 |
|
무예압타입
|
무예압타입
|
| 정도 등급 |
C3, C5 |
C7 |
C3, C5 |
C7 |
| 축방향 클리어런스(mm) |
0.005이하(GT) |
0.02이하(G2) |
0.005이하(GT) |
0.02이하(G2) |
| 예압량 |
- |
- | |
|
주) 1. 축방향 클리어런스의 ( )안은 축방향 클리어런스 기호를
표시한다. |
| 나사축 외경(mm) |
φ16∼50 |
| 너트
형식 |
BIF형 |
BNFN형 |
BNF형 |
|
예압타입
|
예압타입
|
무예압타입
|
| 정도 등급 |
C 5 |
C 7 |
C 5 |
C 7 |
C 5 |
C 7 |
| 축방향 클리어런스(mm) |
0이하(G0) |
0이하(G0) |
0이하(G0) |
0이하(G0) |
0.01이하(G1) |
0.02이하(G2) |
| 예압량 |
0.05Ca |
0.05Ca |
0.05Ca |
0.05Ca |
- |
- | |
|
주) 1. 축방향 클리어런스의 ( )안은 축방향 클리어런스 기호를
표시한다.
2. 예압량의 Ca는 기본동정격하중을
표시한다. | |
