▶LM GUIDE SSR형  볼리테이너 채용 레이디얼형



SSR-XW형

SSR-XV형

SSR-XTB형

취부 높이가 낮고 컴팩트하며
레이디얼 하중에 강한 타입이다.

SSR-XW형의 LM블록 치수를
짧게 한 공간절약 타입이다.

LM블록의 취부볼트를 밑면에서
취부함으로 테이블에 취부 볼트용 관통구멍 가공이 곤란한 경우에
사용 한다.

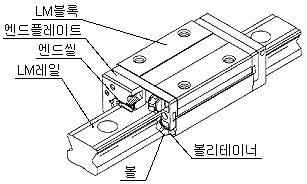

SSR-XW형의 구조


               LM레일과 LM블록에 정밀연삭 가공된 4조열의 전동면을 볼이 전동하고
              볼리테이너와 LM블록에 조립된 엔드플레이트에 의하여 볼열을 순환 시키고 있다.
              이 볼리테이너의 채용으로 인하여 볼 끼리의 상호 마찰에 의한 볼의 마모를 없게 하고
              구리스 수명을 향상시키며 메인터넌스프리와 저소음, 호음질로서 긴수명을 실현하고
              고속성능도 한단계 향상시켰다.
