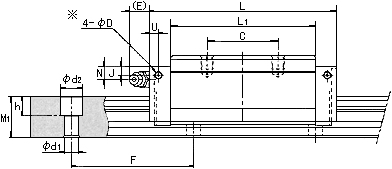

SHS-R형(중하중형) SHS-LR형(초중하중용)
|
|
  |
|
|
| 호칭 형번 |
외형 치수 |
LM블록 치수 |
| 높이
M |
폭
W |
길이
L |
B |
C |
S× |
L1 |
T |
K |
N |
E |
윤활유
니플 |
| SHS 15 R |
28 |
34 |
64.4 |
26 |
26 |
M4×5 |
48 |
6 |
25 |
9.5 |
5.5 |
PB1021B |
| SHS 25 R
SHS 25 LR |
40 |
48 |
92
109 |
35 |
35
50 |
M6×8 |
71
88 |
8 |
34.2 |
11.5 |
12 |
B-M6F |
| SHS 30 R
SHS 30 LR |
45 |
60 |
106
131 |
40 |
40
60 |
M8×10 |
80
105 |
8.5 |
38 |
11 |
12 |
B-M6F |
| SHS 35 R
SHS 35 LR |
55 |
70 |
122
152 |
50 |
50
72 |
M8×12 |
93
123 |
15 |
47.5 |
15 |
12 |
B-M6F |
| SHS 45 R
SHS 45 LR |
70 |
86 |
140
174 |
60 |
60
80 |
M10×17 |
106
140 |
15 |
61.1 |
20.5 |
16 |
B-PT1/8 |
| SHS 55 R
SHS 55 LR |
80 |
100 |
171
213 |
75 |
75
95 |
M12×18 |
131
173 |
20 |
67.3 |
21 |
16 |
B-PT1/8 | |
|
|
| 호칭 형번 |
측면니플용아래구멍 |
LM레일 치수 |
기본정격하중 |
질량 |
| U |
J |
D |
폭
|
W2 |
높이
M1 |
피치
F |
d1×d2×h |
C
kN |
C0
kN |
LM블록
kg |
LM레일
kg/m |
| SHS 15 R |
4.2 |
8 |
3 |
15 |
9.5 |
13 |
60 |
4.5×7.5×5.3 |
9.8 |
24.2 |
0.22 |
1.3 |
| SHS 25 R
SHS 25 LR |
4.5 |
9.5 |
3 |
23 |
12.5 |
20 |
60 |
7×11×9 |
22.1
27.3 |
52.4
64.7 |
0.66
0.8 |
3.2 |
| SHS 30 R
SHS 30 LR |
7.5 |
9 |
5.2 |
28 |
16 |
23 |
80 |
9×14×12 |
30.8
38.9 |
66.6
88.8 |
1.04
1.36 |
4.5 |
| SHS 35 R
SHS 35 LR |
8 |
12.5 |
5.2 |
34 |
18 |
26 |
80 |
9×14×12 |
42.5
55.9 |
96.6
127 |
1.8
2.34 |
6.2 |
| SHS 45 R
SHS 45 LR |
9 |
18 |
5.2 |
45 |
20.5 |
32 |
105 |
14×20×17 |
56.4
74.2 |
126
166 |
3.24
4.19 |
10.4 |
| SHS 55 R
SHS 55 LR |
10 |
18 |
5.2 |
53 |
23.5 |
38 |
120 |
16×23×20 |
90.5
119 |
197
259 |
5.05
6.57 |
14.5 | |
|
|
