LM가이드NSR-TBC형

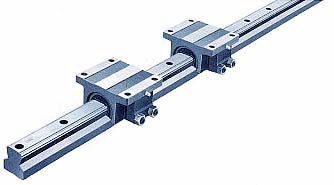

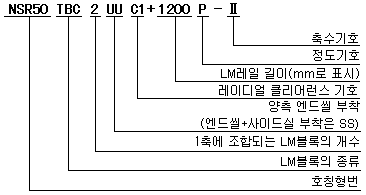

▶LM 가이드 NSR - TBC 형 (자동조심타입)

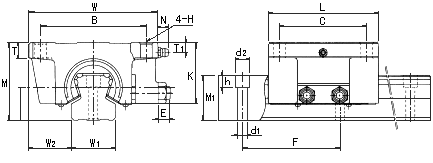

호칭 형번	외형 치수			LM블록 치수									LM레일 치수					기본정격하중		질량
호칭 형번	높이 M	폭 W	길이 L	B	C	H	T	K	E	T₁	N	그리스 니플	폭 W₁ ±0.05	W₂	높이 M₁	피치 F	d₁×d₂×h	C kN	C₀ kN	LM블록 kg	LM레일 kg/m
NSR 20 TBC	40	70	67	55	50	6.6	8	34.5	7	5.5	8.5	A-M6F	23	23.5	23	60	6×9.5×8.5	9.41	18.6	0.62	3.1
NSR 25 TBC	50	90	78	72	60	9	10	43.5	7.5	6	8.5	A-M6F	28	31	28	80	7×11×9	14.9	26.7	1.13	4.7
NSR 30 TBC	60	100	90	82	72	9	12	51	9.5	8	8.5	A-M6F	34	33	34.5	80	7×11×9	22.5	38.3	1.8	7.2
NSR 40 TBC	75	120	110	100	80	11	13	64	12	10	8.5	A-M6F	45	37.5	44.5	105	9×14×12	37.1	62.2	3.5	12.2
NSR 50 TBC	82	140	123	116	95	14	15	74	15	9	15	A-PT1/8	48	46	47.5	120	11×17.5×14	55.1	87.4	5.2	14.3
NSR 70 TBC	105	175	150	150	110	14	18	95.5	16.5	10	15	A-PT1/8	63	56	62	150	14×20×17	90.8	152	9.4	27.6

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다

NSR-TBC형 LM레일 표준 길이

호칭 형번	NSR 20	NSR 25	NSR 30	NSR 40	NSR 50	NSR 70
LM레일 표준 길이 (L₀)	220 280 340 460 640 820 1000 1240 1600	280 440 600 760 1000 1240 1640 2040 2520 3000	280 440 600 760 1000 1240 1640 2040 2520 3000	570 885 1200 1620 2040 2460 2985	780 1020 1260 1500 1980 2580 2940	1270 1570 2020 2620

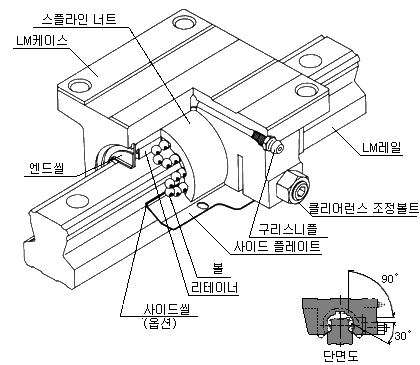

NSR-TBC형의 구조

NSR-TBC형은 LM가이드 시리즈 중에서 유일하게 일체형 블록이 아니고 강성이 있는 주철제 케이스에
1개소를 120°로 절단한 원통형의 스플라인 외통이 조립된 투 피스 구조로 하고 있다. 따라서 케이스와의
끼워맞춤면에서 자동조심이 가능하기 때문에 러프한 취부에서도 사용가능하다.
