LM ROLLER LR형

▶LM-ROLLER LR형,LR-Z형

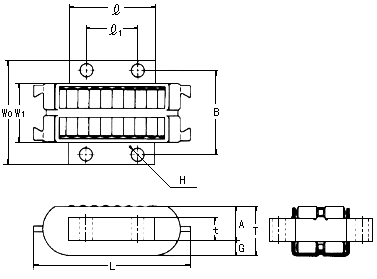

LR형

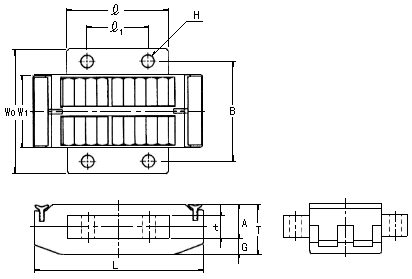

LR-Z형

호칭형번	주요치수													질량 g	기본동 정격하중 C kN	기본정 정격하중 C₀ kN
	W₁ 0 -0.1	길이 L	두께 T	폭 W₀	A	t	G	0 -0.2	취부구멍피치		H	S	취부 볼트
	W₁ 0 -0.1	길이 L	두께 T	폭 W₀	A	t	G	0 -0.2	₁	B	H	S	취부 볼트
LR 1547 Z	15	47	16	30	11	7	5	20	12	23	3.4	0.2	M 3 ^*	60	15.2	17.6
LR 2055 Z	20	55	17.3	36	12	8	5.3	30	18	29	4.5	0.2	M 4 ^*	110	26	37.8
LR 2565 Z	25	65	20.6	45	14	9	6.6	35	20	36	5.5	0.1	M 5 ^*	190	40.4	61.1
LR 3275 Z	32	75	21.6	55	15	10	6.6	45	27	44	5.5	0.1	M 5 ^*	320	52.5	91
LR 4095	40	95	30	68	21	14	9	55	35	54	6.6	0.3	M 6	800	84.5	140
LR 50130	50	130	42	82	30	20	12	78	50	66	9	0.3	M 8	1810	149	255

※ 각 모델의 캐드도면을 다운로드 받으실수 있습니다
