▶고내식 LM GUIDE- HSR-M2형

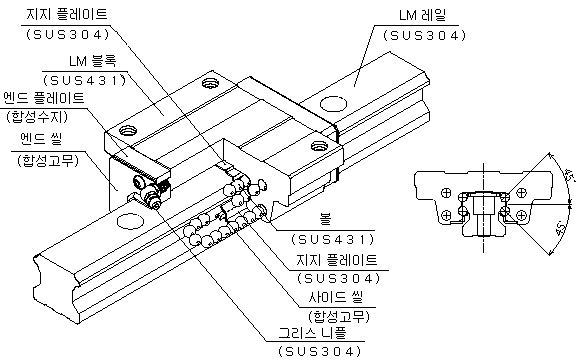

고내식 LM 가이드 HSR...M2A 형의 구조도

      ▶구조와 특징

           고내식성
                    LM 레일, LM 블록, 볼에 고내식 스테인리스 강을 채용하고 기타 금속부품도 스테인리스재를 사용하였으므로 우수한 내식성을 발휘
            한다.  따라서 표면처리가 불필요하게 된다.

 HSR-M2형 LM 레일 표준길이와 최대길이

단위 : mm

호칭형번

HSR 15M2

HSR 20M2

HSR 25M2

LM 레일

표준길이(LO)

160

280

280

280

460

460

460

640

640

640

820

820





1000

표준 피치 F

60

60

60

G

20

20

20

최대길이

1000

1000

1000
