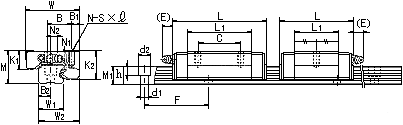

호칭 형번

외형 치수

LM블록 치수

높이
M

폭
W

길이
L

B

B₁

C

N-S×

K₁

K₂

L₁

N₁

N₂

E

구리스
니플

GSR 15 T
GSR 15 V

20

32

60
47.1

15

5

26
-

4-M4×0.7×7
2-M4×0.7×7

12

17.5

40.2
27.5

4.5

3

5.5

PB-107

GSR 20 T
GSR 20 V

24

43

74
58.1

20

7

30
-

4-M5×0.8×8
2-M5×0.8×8

13.6

20.6

50.2
34.3

5

-

12

B-M6F

GSR 25 T
GSR 25 V

30

50

88
69

23

7

40
-

4-M6×10
2-M6×10

16.8

25.5

60.2
41.2

7

-

12

B-M6F

GSR 30 T

33

57

103

26

8

45

4-M8×12

18

28.5

70.3

7

-

12

B-M6F

GSR 35 T

38

68

117

32

9

50

4-M8×15

20.5

32.5

80.3

8

-

12

B-M6F

호칭 형번

LM레일 치수

기본정격하중

질량

폭
W₁

W₂

B₂

높이
M₁

피치
F

d₁×d₂×h

C
kN

C₀
kN

LM블록
kg

LM레일
kg/m

GSR 15 T
GSR 15 V

15

25

7.5

11.5

60

4.5×7.5×5.3

5.69
4.31

8.43
5.59

0.13
0.08

1.2

GSR 20 T
GSR 20 V

20

33

10

13

60

6×9.5×8.5

9.22
7.01

13.2
8.82

0.25
0.17

1.8

GSR 25 T
GSR 25 V

23

38

11.5

16.5

60

7×11×9

13.5
10.29

19.0
12.65

0.5
0.29

2.6

GSR 30 T

28

44.5

14

19

80

9×14×12

18.8

25.9

0.6

3.6

GSR 35 T

34

54

17

22

80

11×17.5×14

25.1

33.8

1.0

5.0
